Quem gosta de fazer coisas D.I.Y. em geral tem um monte de ferramentas, certo? A alguns anos ganhei de presente de natal do meu grande amigo Wagner Lipnharski um pacotinho de ferramentas que ele comprou nos EUA na Harbor Freight Tools.

Dentre eles veio um jogo de limas agulha.

Elas vieram com um cabinho plástico miudinho e safado, bem desconfortável de usar. Então resolvi trocar os cabinhos plásticos por cabos de madeira que eu mesmo faço.

Mas ai precisava de alguma coisa pra guardar devidamente esse jogo de limas.

Pensei em fazer eu mesmo um estojo de madeira, até juntei umas tábuas aqui pra fazer a caixinha, mas um belo dia, num bazar online apareceu essa caixinha num preço irresistível.

Como explicado na foto do anuncio estava sem a tampa. Mas comprei mesmo assim pra ajudar Edmara, do Bazar Cão Paixão.

A caixa estava com as juntas e o fundo meio solto. Então resolvi remover as divisórias originas e colar tudo pra ficar mais firme.

A caixa tinha esses desenho de flores e uns detalhes coloridos, não tem nada a ver com ferramentas e limas. Tinha feito essa tampa de eucatex liso, mas estava muito manchada, resolvi não usar no final.

Testando pra ver se cabe certinho na caixa e como faria a disposição das limas.

Pra prender as limas cortei dois novos sarrafos da madeira que havia juntado pra fazer a caixa e em uma delas fiz uma tipo de pente e a outra furos pra encaixar a ponta das limas.

Dessa forma, com a caixa tampada as limas não desencaixam e se misturam. Pra retira a lima, basta levantar o cabo e puxar pra retirar.

Resolvi lixar a caixa toda, pra remover o desenho de flores, três demão de óleo de linhaça e forrei o fundo da caixa com EVA preto, pois quando montei a caixa, inverti o eucatex do fundo, deixando o lado liso pra fora.

Do lado que ficaram os cabos também colei uma tira de EVA para que os cabos apoiem e não faça barulho quando se manipula a caixa.

Se observar na foto acima, tinha feito uma tapa de eucatex normal, mas como ele estava muito manchado, e mesmo aplicando óleo de linhaça não resolveu, então encontrei um pedaço de eucatex que imita madeira, e ficou beeeem melhor.

Infelizmente de alguns anos pra cá a Harbor Freight Tools não abre mais o site se o IP não for dos EUA, de forma que você tem que usar um proxi se quiser dar uma espiada por lá.

Desde um longínquo tempo eu queria um alicate pra crimpar terminal Molex KK e Modul, só que eram caaaaaros. Mas ai vieram os chineses e o preço chegou num patamar civilizado. Eu tinha comprado um alicate LS-03A no mercado livre com uma mandíbula que parecia ser suficiente pra fazer os Molex KK. Mas quando chegou aqui, ficava muito folgado, principalmente pra fio fino.

Ele é bom pra terminal Faston e alguns um pouco menores, mas nada perto do pequeno molex KK.

A um tempo atrás achei a venda na Cinestec, um par de mandíbulas que eram específicos pra Molex KK, Modul e Mini-fit. Não era baratinho, mas me parecia a solução pro problema.

A questão é que eu já tinha comprado um monte de outros tipos de mandíbulas pro LS-03A na China. E não estava achando nem um pouco interessante comprar um OUTRO alicate só pra usar com Molex KK.

A primeira da foto é a original do LS-03A, serve pra Faston, a segunda é pra terminal tubular, a terceira é pra terminal pré isolado, a quarta é pra terminal não isolado, a quinta, sexta e sétima são pra cabos coaxiais e a oitava pra terminal bandeira totalmente isolado.

Então que fazer?

Então eu faço um par de adaptadores pra encaixar essas mandíbulas no LS-03A oras bolas.

Primeira coisa foi comprar as mandíbulas, fiz isso já faz um tempão, e nem me lembrava que já tinha comprado, até estava pensando em fazer um pedido na Cinestec e comprar! Só fui lembrar que já tinha comprado quando fui guardar as de terminal bandeira e precisei dar uma arrumada na gaveta que estava bagunçada. Ai encontrei o par de mandíbulas pra Molex KK.

Medindo a boca do alicate e as diversas mandíbulas pra ver as medidas que precisam ser adaptadas. O alicate parece ser 1/4″ ou 6,2mm. A original que veio com ele já tem uma chapa adaptadora, pois é um pouco mais fina.

As que comprei no AliExpress já são na medida da boca do alicate, ou seja, 1/4″. A nova da Cinestec já é de 4mm ou seja é pra outro modelo de alicate.

O que precisa é uma chapinha em U pra engrossar a parte de fixação da mandíbula. Na parte A bastou uma chapa de 1mm e problema resolvido.

Chapa de 1mm dobra bem fácil, bastou uma barra da largura do suporte da mandíbula, prende na morsa, umas marteladas e pronto.

Na parte B o problema foi mais complicado, pois como elas eram pra um alicate bem menor que o LS-03A, seria preciso levantar a mandíbula. Então além do enchimento na parte de fixação, seria preciso um calço.

Então o furo da parte B não daria mais pra ser usado, o jeito foi transformar em um rasgo.

O segundo perfil U, mas esse com chapa bem mais grossa, usei uma chapa de 3,6mm

Como chapa de 3,6mm é difícil de dobrar, a solução é passar o disco da esmerilhadeira de leve e fazer um pequeno sulco diminuindo um pouco a espessura da chapa, ai dobra facilmente.

Ela precisou ser mais grossa, pois precisava fazer um degrau pra encaixar e apoiar no corpo do alicate. Esse rebaixo foi feito a parte mais grosseira com a esmerilhadeira e o ajuste fino com uma lima chata agulha.

Isso vai funcionar dessa forma, o perfil U adaptador apoia no corpo do alicate e a mandíbula apoia na parte extra do perfil U que serve para deixa-la na altura correta.

O resultado, dois perfis U adaptadores.

Montado no alicate ficou assim

E o resultado é esse.

O Alain me recomendou substituir os parafusos philips por parafuso allen. A medida é M4 x 12mm. Mas achei melhor utilizar parafuso de apertar com os dedos, por ser mais fácil e mais rápido pra substituir a mandíbula. Comprei este parafusos no AliExpress.

Alguém pode me dizer, mas não era mais fácil comprar outro alicate? Mais fácil era, mas eu já disse, não queria mais um alicate. Um só que faça tudo é mais do que suficiente. E dinheiro não tá dando em arvores.

Bom… e pra guardar, resolvi comprar uma maletinha plástica e a modifiquei um pouquinho. Recortei umas divisórias a mais que ela tinha, pra poder acomodar o alicate.

E fiz um bloco de EVA recortado pra encaixar o alicate.

Esse bloco de EVA foi recortado de um ladrilho de tatame. O outro lado dele é vermelho, ai resolvi colocar um EVA vermelho também no fundo pra tampar o fundo a caixa que ficou riscado por causa dos cortes e lixa que fiz pra tirar as divisórias que foram eliminadas.

Essa caixa é de dual, do outro lado dela, tem mais divisórias que resolvi usar pra guardar rebites com rosca e a ferramenta que aplica os rebites.

Por enquanto só tem o rebites M3 ai, pois falta comprar os outros, no AliExpress. Mas aos pouquinho vou compra, como fiz com as mandíbulas.

Tenho um jogo de soquetes que comprei quando tinha lá meus 15 ou 16 anos (isso foi lá por volta de 1990). Um jogo que era trazido de contrabando do Paraguai.

Olha só a relíquia! A história de compra desse jogo foi até engraçada. Lembro-me que vi esse jogo de soquetes com um amigo mecânico, ele me disse que jogo era até que bom pra serviço mediano. Ai perguntei onde ele tinha comprado ele me falou que alguém (provavelmente um muambeiro) trouxe pra ele do Paraguai.

Passado algum tempo fiquei sabendo através de um outro amigo que ele tinha comprado um igual em uma loja de material elétrico aqui na cidade. Sim, material elétrico! Quando perguntei qual era a loja foi a surpresa que era de um amigo também. Amigo esse que infelizmente já é falecido. Fui até a loja dele e perguntei se tinha o tal jogo de soquetes.

Ele me chamou pro fundo da loja e falou que tinha. Ai pedi um e ele me vendeu. Ai vem a parte engraçada. Ele embrulhou a caixa que vinha o jogo em jornal e botou em uma sacola e me disse:

– Se alguém te perguntar, onde comprou não diga que foi aqui!

Achei aquilo muito estranho mas não questionei e fui pra casa, todo alegre de ter comprado esse jogo de soquetes.

Mas, nada é eterno! A algumas semanas fui usar a catraca pra soltar alguma porca, No que peguei a catraca e fui simplesmente mudar o sentido de rotação dela, o knob seletor simplesmente caiu no chão. O pino dele quebrou em diversas partes!

Deixei a catraca quebrada guardada por um tempo e semana passada resolvi ver se tinha salvação. Desmontei tudo e vi que tinha perdido o pino de aço que está marcado. O pino, achei um do mesmo diâmetro na lata de sucata. Era um pouco maior, cortei e pronto.

Restava  o botão seletor.

Na mesma lata de sucatas, achei alguns tubinhos de antena telescópica de radio de pilha. Achei um tubo que tinha o diâmetro exato do eixo.

Cortei um pedaço do tamanho correto, e enfiei sob pressão no que estou do eixo. E enchi de cola epóxi (Araldite 24 horas). Fiz o furo lateral que aloja a mola e pronto.

Foi montar e de volta a vida!

Mais uma visita ao “shopping” com resultados interessantes. Dessa vez componentes eletrônicos interessantes em duas placas de velhos HD MFM de XT.

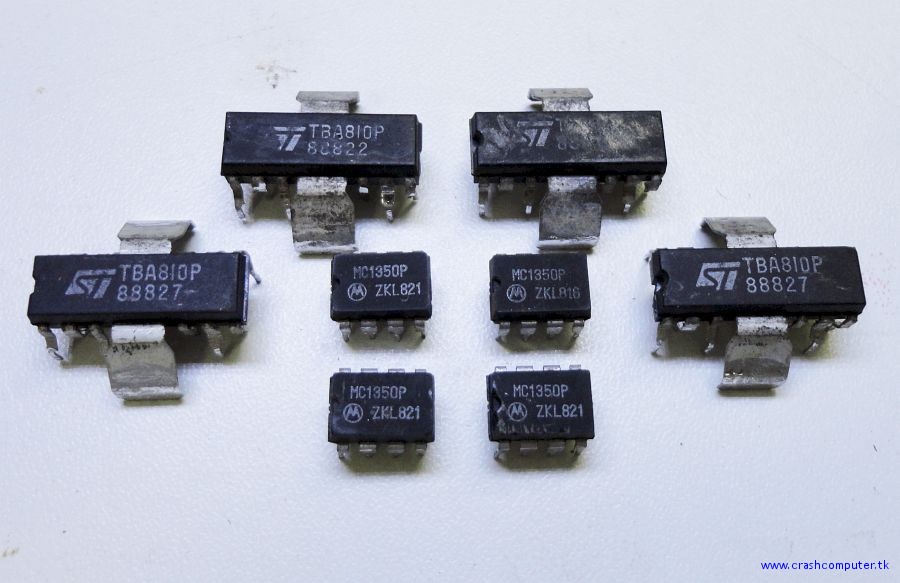

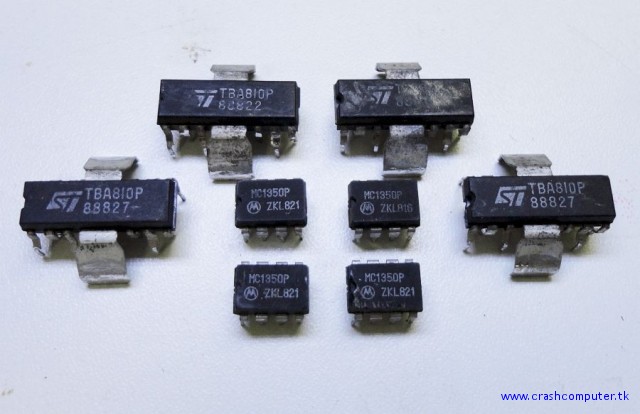

O mais curioso é o uso inusitados destes CI’s tão específicos em um HD!

Explicando… o TBA810P é um amplificador de áudio. É minimamente bizarro o uso de amplificador de áudio tão “fubá” como esse em um HD. Imagino que eles deveriam excitar a voice coil do HD.

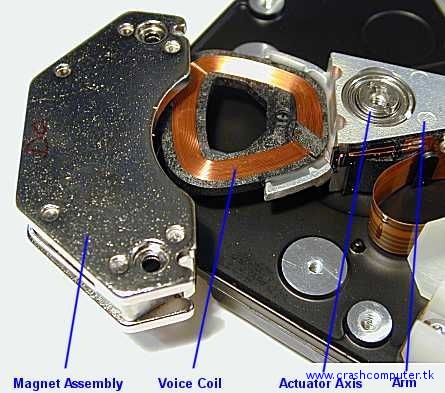

Não poderei precisar se esse HD realmente usava voice coil (acredito piamente que sim) porque eu só achei as placas, o resto já foi devidamente picado lá no ferro-velho mesmo.

E o MC1350P é um amplificador de FI de alto ganho. Mais bizarro ainda, porem imagino que ele deveria ser usado como amplificador do sinal de leitura (ou gravação) das cabeças.

E não parou ai. Também achei mais isso:

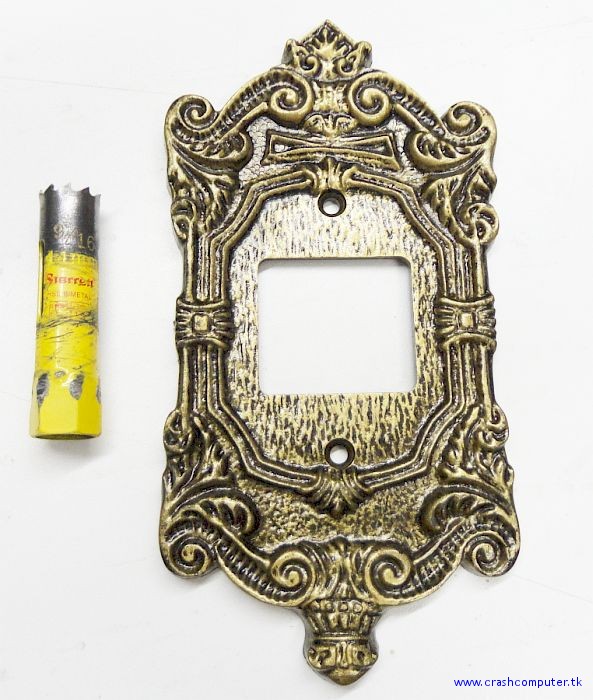

Uma serra copo Starret HSS de 9/16 e mais um espelho estilo colonial.

Mas teve uma coisa que eu literalmente “morri de inveja” lá no ferro-velho, senta que lá vem história.

Eu percebi que assim que cheguei no ferro-velho, chegou junto o velhinho em um fusca. Praticamente que entramos juntos, porem eu iniciei a olhadela por um lado e ele por outro.

Depois de uns 5 minutos eu vejo ele levantar uma coisa de um monte de sucata. Um daqueles esmeril a manivela antiquíssimo, com a pedra e tudo!!! Sim amiguinhos… morri de inveja , coisa que não acontece.

Pra saber mais ou menos o que é, veja a segunda foto deste fórum: https://www.zombies.com.br/forum/index.php?showtopic=1804

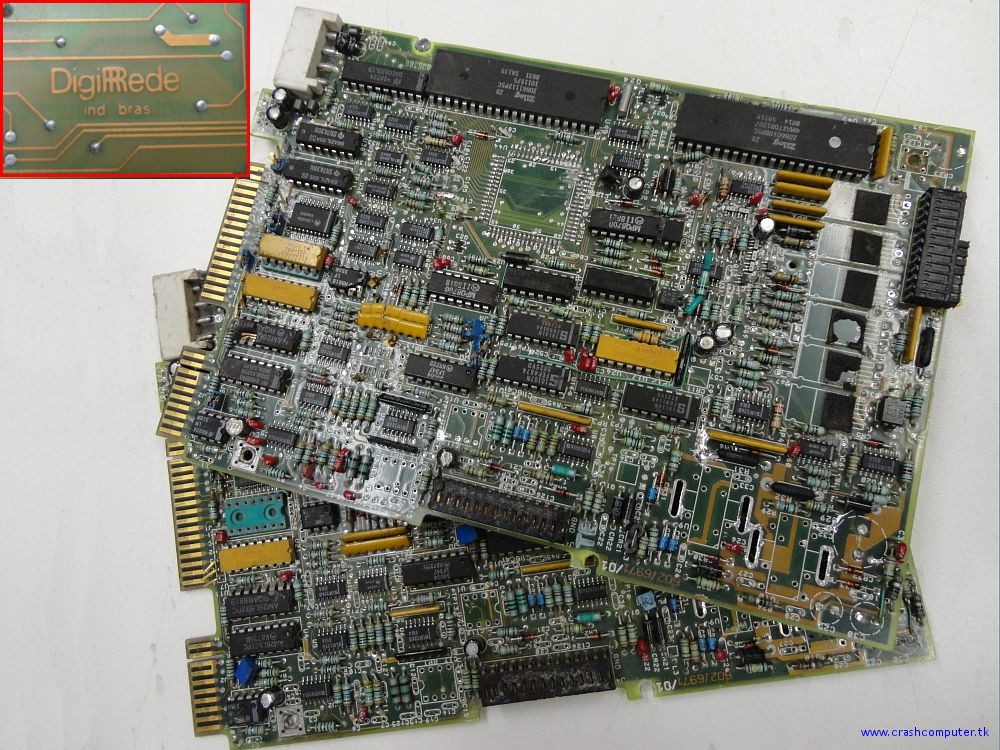

Ah… eu ia me esquecendo, essa são as duas placas do velhos HD MFM de XT que forneceram os CI’s acima:

DigiRede… Industria Brasileira, né? Em 1988? (vi pelo datecode dos CI’s)

Sim… sabemos o quanto disso é industria brasileira.

Será que isso encaixa em um momento banasnas? Erhhhh…  Acho que nem tanto. Mas que seja.

Bem, eu postei aqui uma foto de algumas ferramentas que iria usar no final de semana. Porem não deu, por falta de uma ferramenta. Uma plaina manual. A velhinha que eu tinha (bem ruinzinha por sinal) era de madeira e estragou. Parte dela foi parar no estomago de cupins esfomeados.

Ela era feita de madeira branca e só a base era de madeira dura, resultado: O que era madeira branca virou farelo! (mas eu guardei a lamina hihi, quem sabe eu não a re-faça com madeira a prova de cupins? )

Dai pensei… compro uma plaina elétrica ou outra manual?  Como eu tenho uma certa paixão por ferramentas manuais, optei por uma manual das tradicionais.

Como tinha pressa, optei por compra aqui mesmo na cidade. Pesquisando daqui e dali, a que coube no bolso era uma Plaina Global Nº3 da Stanley.

Obviamente antes de sair as compras, pesquisei no mercado livre lixo e no meu site de referencia: J-Nakao.

O preço mais baixo na internet foi R$59.90 (j-nakao)

ahhh… se eu tivesse grana, queria uma WOODCRAFT hehehe, mas pra marceneiro de fim de semana uma Stanley dá e sobra. Ou… quase lá. (já explico).

Saio a pesquisa de preço e o menor preço que encontrei aqui na cidade foi R$74,00. Nada mau. Comprando pelo correio, o frete seria de mais ou menos uns R$13.50. (Sedex) Logo saiu pelo mesmo preço.

Chegando aqui, vamos ler a respeito dela. Eis que descubro no GDM que ela precisa de uns ajustes pra ficar 100%. Achei esse post do Tomazzeli explicando como dar um trato na “marvada”. Uma verdadeira aula!

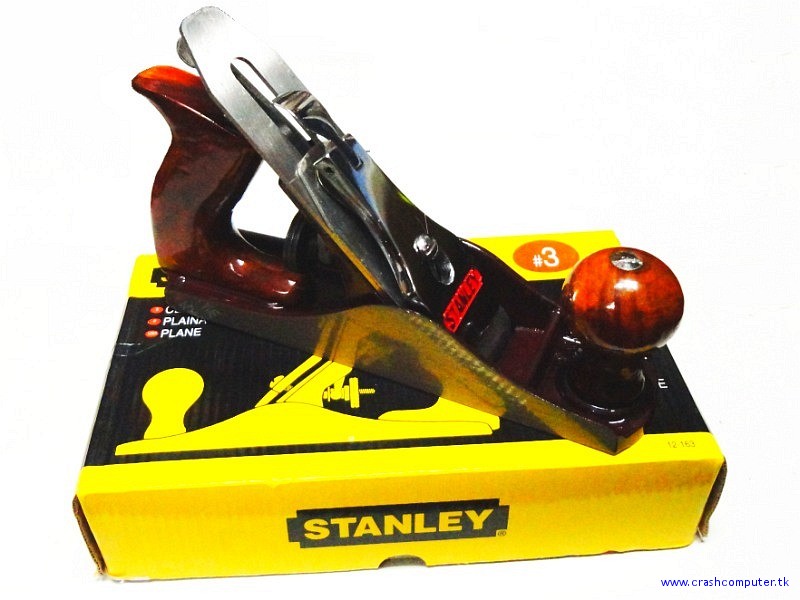

Fiz os ajustes e a afiação da lamina e bingo! Uma Stanley baratinha que ficou bala! Tá “cantando” bonito! (uma plaina bem afiada, emite um ruido parecido com um assovio bem agudo enquanto raspa a madeira)

Agora e fazer o serviço no próximo final de semana.

[ Ouvindo: ‘French Junior – I Feel So Good (Radio Edit) (1993)‘ ]

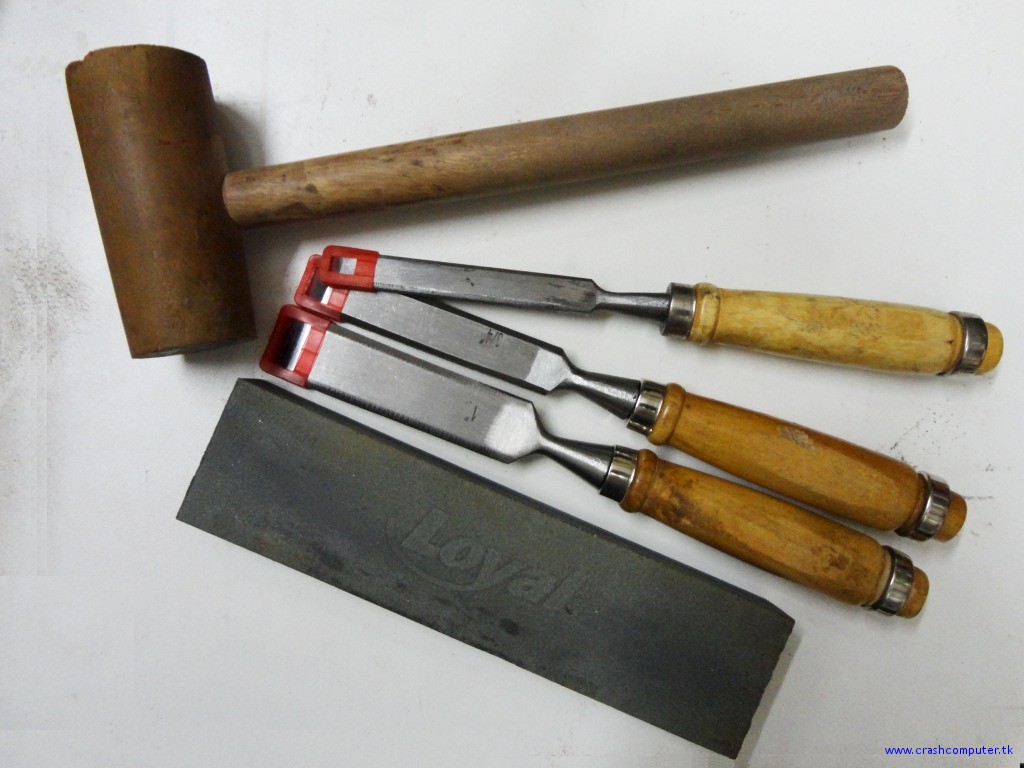

Acho que a maioria que acessa esse blog vai se perguntar pra que serve esse monte de coisas ai da foto abaixo:

Mas eu tenho certeza que pelo menos duas pessoas vão matar a charada logo de cara, não é mesmo Marluce e Zé Luis?

O resto da “tralha”, serra circular manual, brocas forstner, furadeira, etc, já estão tudo lá em casa, só faltava mesmo achar onde estavam meus formões e dar aquela afiada caprichada neles. Já estão tinindo, joinha!

Pra quem não sabe, você jamais deve bater em um formão que tenha cabo de madeira, com um martelo de metal, sempre deve usar um martelo de madeira ou borracha ou ainda um malho de madeira.

Esse martelo de madeira não me custou nada, eu o fiz a alguns anos atras usando madeira de reciclagem. O cabo era um velho cabo de vassoura e a cabeça do martelo era um pé de sofá que foi cortado.

E a pedra de afiar? Para afiar os formões, e claro! Formão se afia carinhosamente e pacientemente com pedra de afiar. Só se usa esmeril ou lima quando a ponta esta muito deformada, faz o serviço grosso, e a afiação fina, se faz manualmente com pedra de afiar.

Tão pensando o que? Eu me divirto e passo horas com trabalho de marcenaria.

Depois de ficar encalhado por 31 dias, sendo que ele chegou aqui no Lisarb em TRÊS dias, o pacote chegou!

A maior surpresa foi o que esta escrito em azul do lado de fora da caixa, e o conteúdo

A única coisa que eu sabia que estava dentro dele eram as três válvulas 12BQ7 (que esta marcada 12AX7 no pacote não sei o motivo eheh), que eu havia pedido este amigo comprar pra mim, pois o vendedor não enviava direto para cá.

Eu sabia que junto vinha uns presentinhos, mas não imaginava que seria isso tudo! Valeu mesmo!

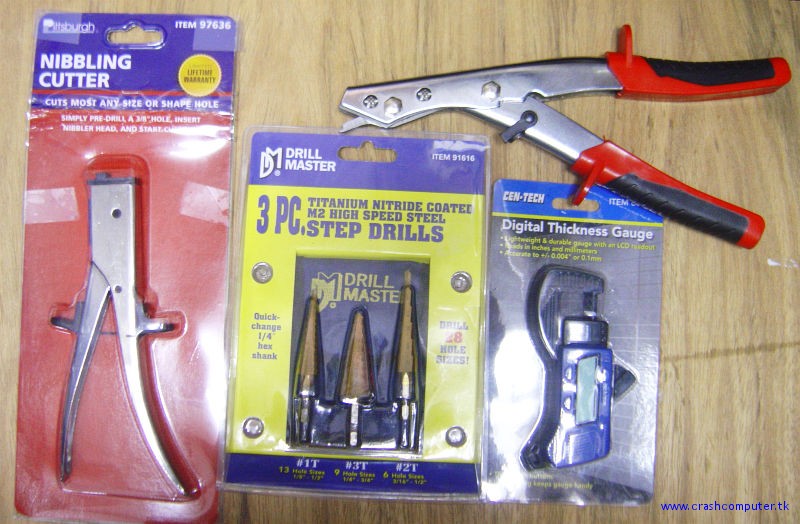

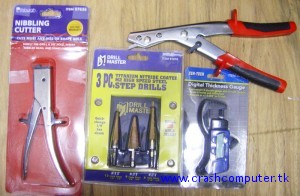

Esse conjunto de brocas escalonadas é algo que eu já estava namorando a muito tempo!!!

As duas nibbling tool é algo assim digamos… do tipo, porque raios esse tipo de ferramenta não existe aqui no Lisarb? É a coisa mais prática que eu já vi pra recortar painel de caixas para montagens.

Até onde sei isso tudo foi comprado na Harbor Freight, que falta faz um tipo de loja desses por aqui…

Como diz meu amigo Tabajara, babem:

Como uma pessoa educada diz quando recebe um presente legal:

MEU MUITO OBRIGADO WAGNER LIP!!! Que tudo seja retribuído em DOBRO!

Se tem uma coisa que eu simplesmente ADORO é venda de mostruário dessas grandes lojas/magazines.

Eu já estava precisando comprar uma furadeira DECENTE faz um tempo, e hoje resolvi sair a caça de alguma coisa boa. Passei em umas 5 lojas e perguntei o preço das  hobby (skill, black&decker, wheatever) e das profissionais, melhores, wheatever.

Skill modelinho nhaquento de 500W variando entre R$84,00 e R$118,00

black&decker modelo mazomeno de 500W variando entre R$145 e R$167,00

Makita modelo “é essa que eu queria” de 650W variando entre R$280 e R$330,00

A Skill pra quem estranhar é vendida pela Bosch, a linha hobby virou essa marca, melhor dizendo a Bosch comprou essa marca e botou no lugar da linha hobby e deixou a marca Bosch pra linha profissional.

Mas dai que eu resolvi passar nas… Casas Bahia! Afinal, “A minha felicidade é um crediário nas Casas Bahia“, já diziam os Mamonas Assassinas… Só tem um problema eheh, eu estava com a grana na mão pra comprar, obviamente não queria prazo. Alias eu simplesmente não sei comprar a prazo. Eu prefiro programar a compra com antecedência, guardar o dinheiro e brigar por um belo desconto no pagamento em “cash”.

Meio que assim sem esperança de achar algum preço legal ali, eu cato uma vendedora e pergunto quais os preços de furadeiras e quais marcas, ela me chama para o setor e começa mostrar, tem essa aqui assim, essa assado, essa acolá, mas tem essa aqui que é a ultima (só a do mostruário) que esta com um preço muito bom.

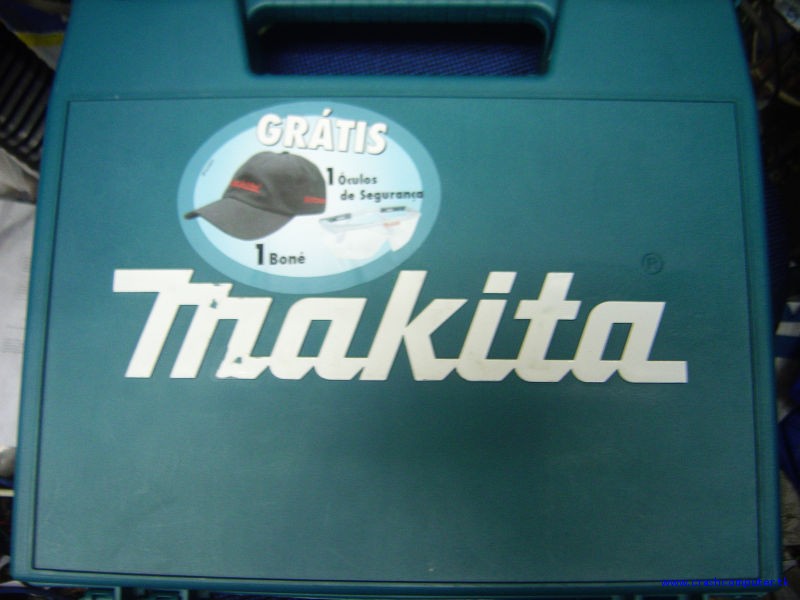

Assim que eu bati o olho na caixa verde/azul/qualquercoisaparecida e vi “Makita”, os olhos brilharam, principalmente com o preço!

R$170,00! Veja o preço “normal”: R$289,99

Um descontão de R$119,00 (cerca de 42%) só por causa de ser máquina do mostruário e disso aqui:

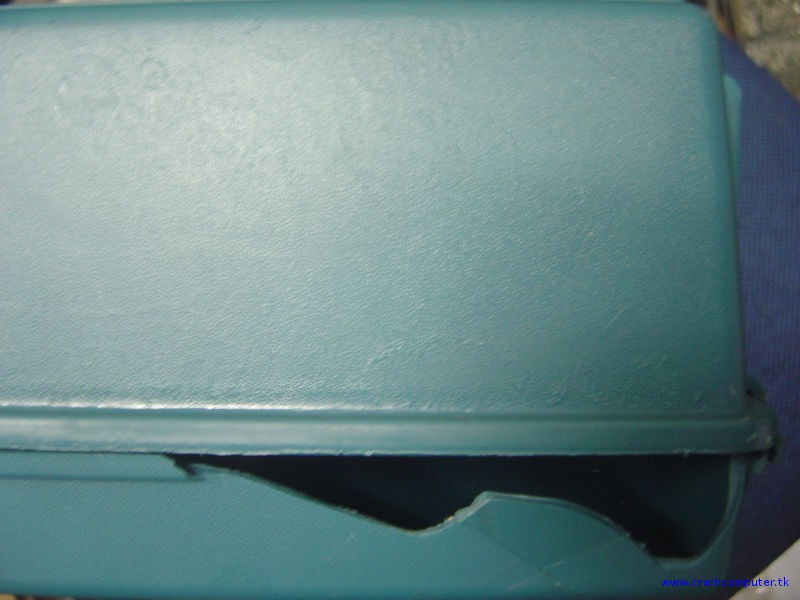

Dai eu pergunto, por acaso eu vou fazer furos com a maleta? Isso atrapalha o funcionamento da maquina de alguma forma?

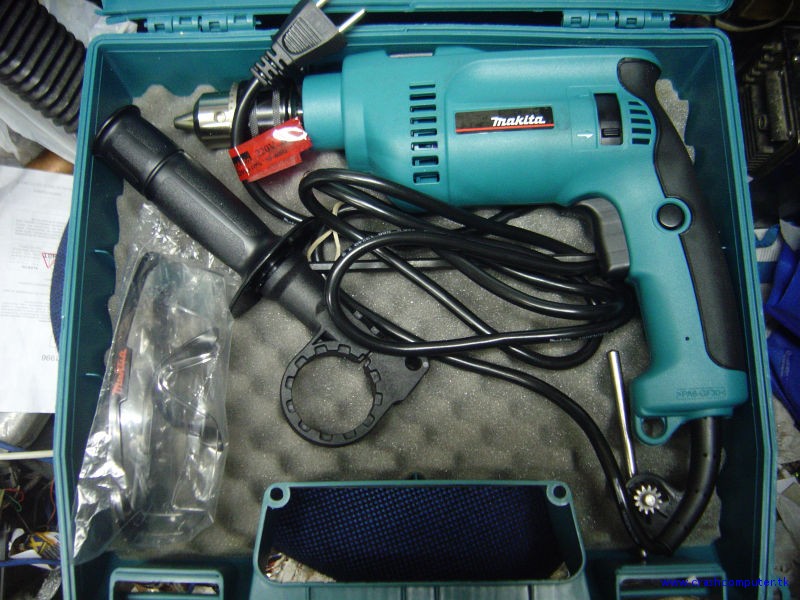

Bobo seria se eu não comprasse. Mandei embrulhar, paguei e tá aqui.

Veio um boné da makita também, não aparece ai na foto porque eu já tirei da caixa.

Bem… pra entender olha aqui, e veja abaixo.

Daqui uns dias deve chegar esse aqui:

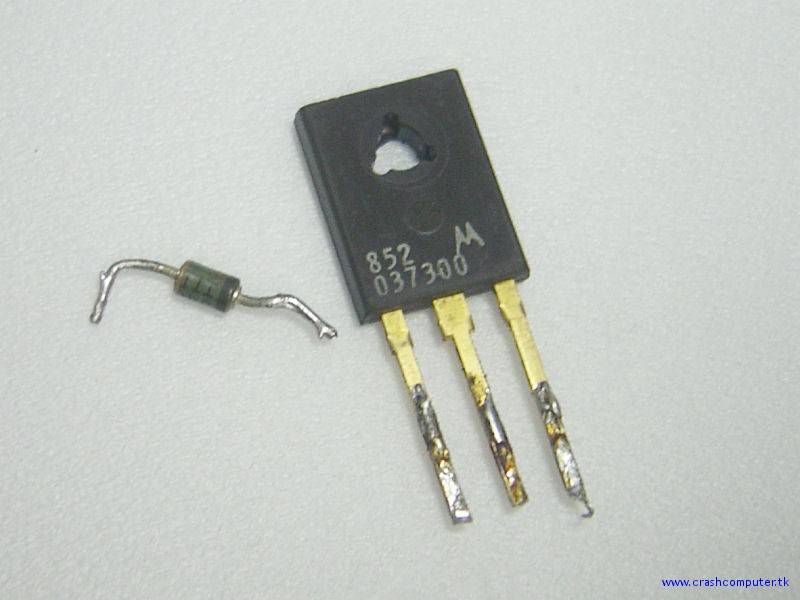

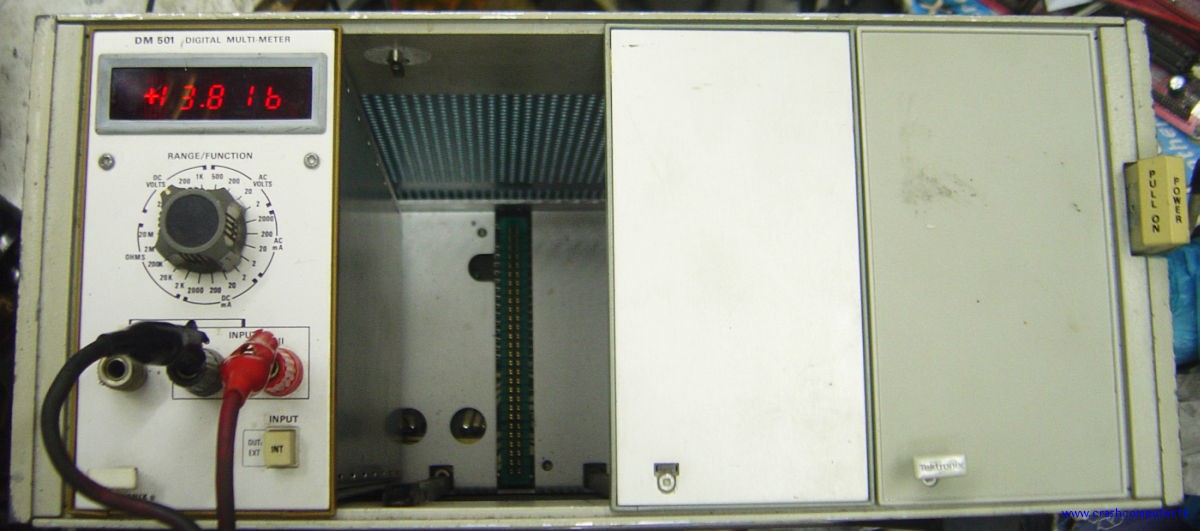

Bom… o TM504 tinha defeito, tive que consertar, o Q30 estava com uma fuga nada desprezível na junção base-emissor, e o CR22 em curto, alem dos fusíveis de -33V e +33V abertos.

O DM501 só tinha um mal contato na chave IN/EXT, nada que limpa-contatos não resolveu

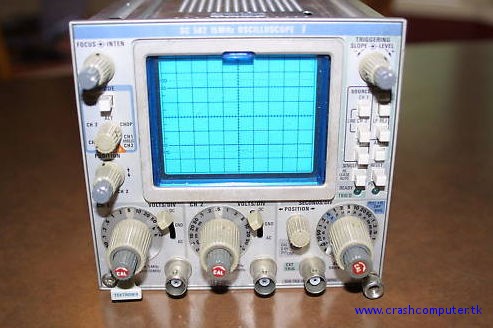

Agora é esperar o SC502 chegar… Pelo menos o vendedor disse que estava testado e calibrado. Vamo ver…

Os dois plugins que já tenho foram comprados no Ebay.

Um adendo… eu posso classificar estas compras como um “momento banana”, na hora que eu achei esse SC502 e o DM501 a um precinho irresistível, eu tratei de comprar eheh, dai a briga foi achar um TM504, por sinal veio do mesmo lugar que o do tabajara, só que o meu veio sem plugin algum, veio com uma tampa “falsa” e a tool box.

O a mais curioso é que no dia que eu comprei eu não me atentei ao detalhe, eu achava que eram duas tampinhas cegas, e como eu peguei ele na correria na hora de vir embora da sta ifigênia, botei no porta-malas do carro e na hora não conferi nada, isso foi a 3 semanas atras, e ele ficou na casa de um amigo, o que me levou na viagem, dai ele veio pra cá ontem e trouxe o TM504, e ai quando eu fui desmontrar pra ver se tinha defeito, ao retirar tudo dos slots, vi que a tampa mais a direita não era na verdade uma tampa e sim a tool box.

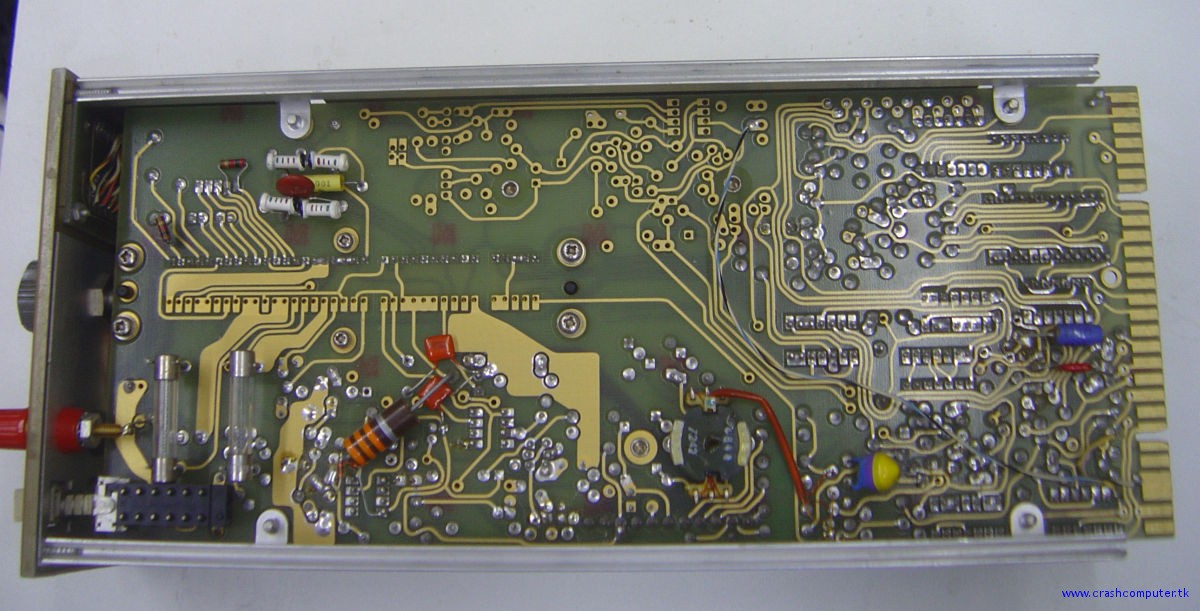

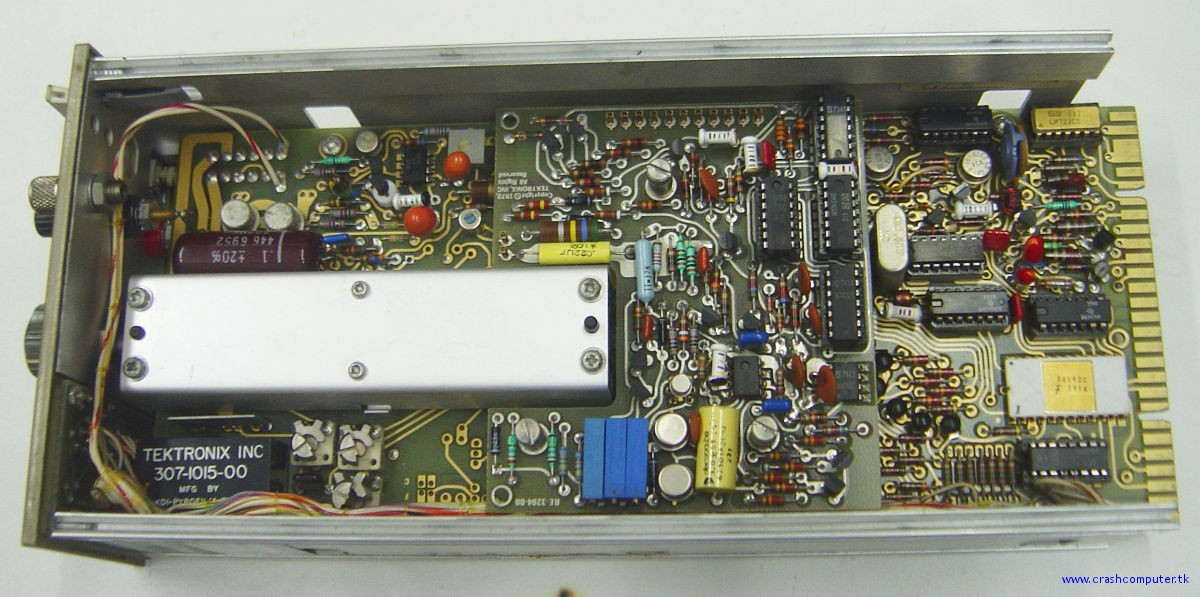

Edit: Atendendo a pedidos, autopsia do DM501

Bem, o projeto deste multímetro é do inicio da década de 70, logo não espere encontrar um ICL7107 ai dentro.

É… teve bastante “recurso técnico” dado o tanto de componentes que tem pendurado pelo lado de baixo da placa. Ahh… essa chave preta no canto inferior esquerdo é tal que esta com mal contato.

Alguma partes selecionadas.

– Já viu um LM723 em metal e cerâmica???

– Este CI maior em cerâmica é o coração do multímetro, mosca rosa com bolinhas brancas. Se pifar já era, é o receio do tabajara com o DM501 dele. Fato curioso, este CI esquenta PACAS!

– Capacitores ajustáveis da compensação CA. Coisa fina!

– Copyright das placas… 1972!

O Carlos Eduardo me pergunta como obter a “broca quadrada”…

Moleza! ehehe. A minha foi feita aqui mesmo. foi feita com uma valvula de escape de honda biz. Como o pino é de aço da um corte excelente.

Basta passar a ponta do pino da valvula no esmeril, de preferencia em um um rebolo bem fino, e fazer o pino quadrado. O unico cuidado é que a ponta fique quadrada, e no tamanho certo. A parte de tras, deve ser mais fina, ou seja deve ter formato de cunha, para não travar dentro do buraco a ser “quadratizado”.

A ponta deve ser amolada em forma de que só as arestas fiquem salientes. Na foto ai abaixo da pra ver como é a ponta. Pois as arestas é que devem cortar.

E sempre tomar o cuidado de ir esfriando a ponta da valvula em água a medida que vai esmerilando, para não perder a tempêra do aço. Jamais deixar a peça azular, ou amarelar, isso indica temperatura alta e por consequencia, perda da tempêra.

Simples, depois que explica não?

Essa ferramenta pra “quadratizar” furos, eu bolei em menos de 15 minutos, com a ajuda do meu amigo de todas as gambiarras, Pardal!
