   domingo, 13 de maio de 2018

Telhado



1 Star2 Stars3 Stars4 Stars5 Stars (Nenhum voto, seja o primeiro!)
Loading...

Dando um passeio pelo youtube e olhando os canais que de vez e quando acesso, sem querer achei este vídeo. A parte que interessa vai de 2:31 a 3:15.

Foi exatamente como fiz o telhado aqui. :-P

Se alguém conseguir descobrir qual é o vídeo original deste telhado, poste no comentários, gostaria de ver inteiro.

Nota fui parar nesse vídeo por causa da mesa com as tampinhas que está no começo do vídeo.



   quinta-feira, 20 de julho de 2017

Fazendo o madeiramento do telhado.



1 Star2 Stars3 Stars4 Stars5 Stars (Nenhum voto, seja o primeiro!)
Loading...

Semana passada eu comecei a fazer o madeiramento do telhado. O detalhe é que… fiz tudo sozinho. Você vai se perguntar, como assim?

Sim, tudo sozinho, tudo foi feito com planejamento. Todas as peças foram medidas e cortadas no chão, literalmente fiz um kit de telhado pra ser montado de uma vez.

Vamos lá… Como o telhado tem cerca de 10 metros de lagura, obviamente as peças precisaram ser emendadas. Nas peças que serão parafusadas as telhas, fiz emendas mão de amigo. Optei por fazer de forma mais simplificada, deixando as pontas morrerem agudas ao invés de fazer dentes de encaixe.

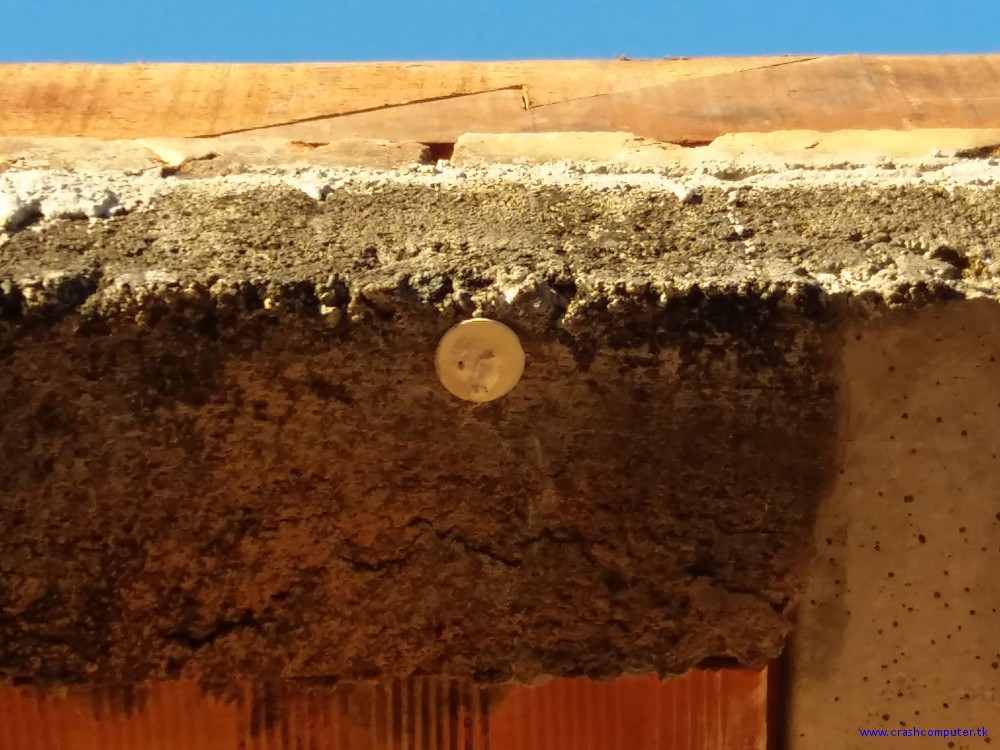

telhado1

A primeira peça como ficou em cima do beiral para as telhas morrerem praticamente a zero na laje, foi parafusada no beiral concretado com parafusos passantes de 3/8″. Esse da foto acima é o parafuso do centro (terceiro) optei por coloca-lo diretamente na emenda, já que esta não vai suportar peso em apoios pontalete, não precisa de muito reforço.

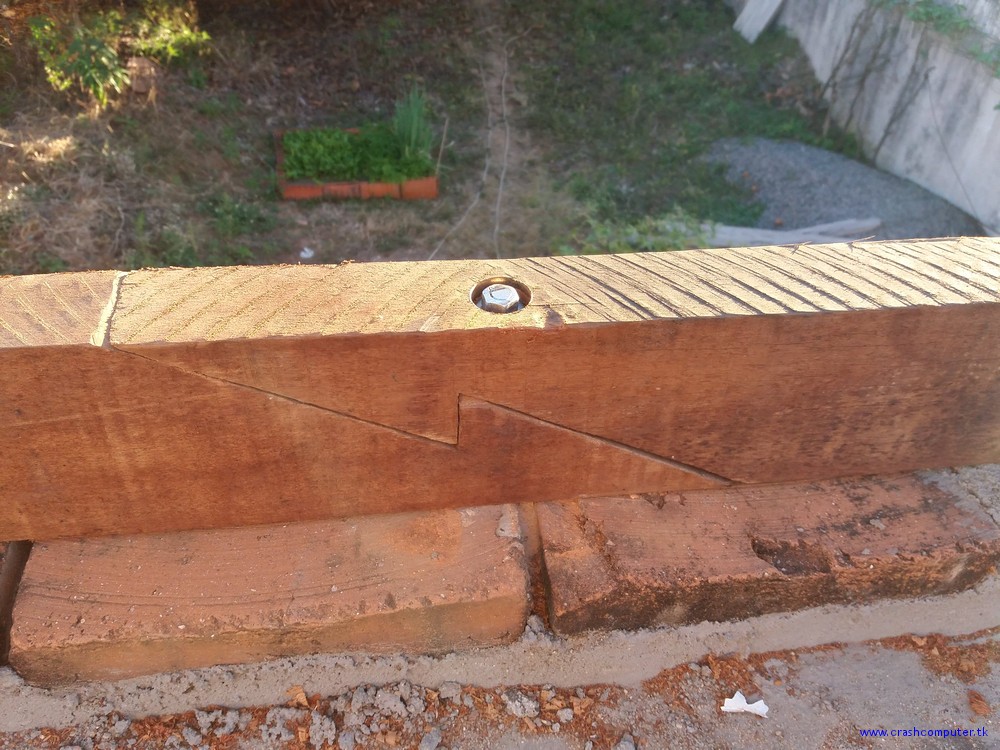

telhado3

Visto por dentro. Todas cabeças e porcas que ficaram na parte superior foram encaixadas em cavidades feitas com uma broca chata de 1″. Pois sobre as peças ainda será pregado um aramal para poder suportar a manta térmica e sobre as peças, as ripas de separação da manta térmica, já que a telha não deve ser apoiada diretamente sob a manta, para não esmagar ou cortar a manta nos cantos vivos da madeira.

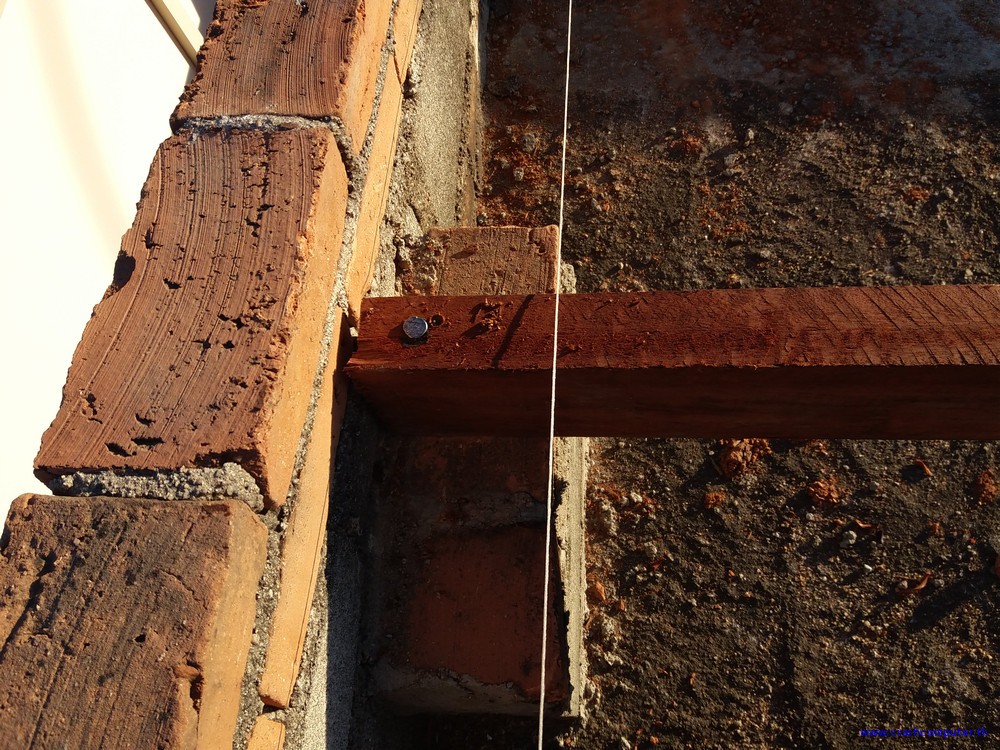

telhado2

As cabeças foram inicialmente fixadas nos apoios de alvenaria com pregos. Usei pregos 26 x 84. Além disso ainda serão assentados tijolos ao lado das peças com massa de areia e cimento 3:1.

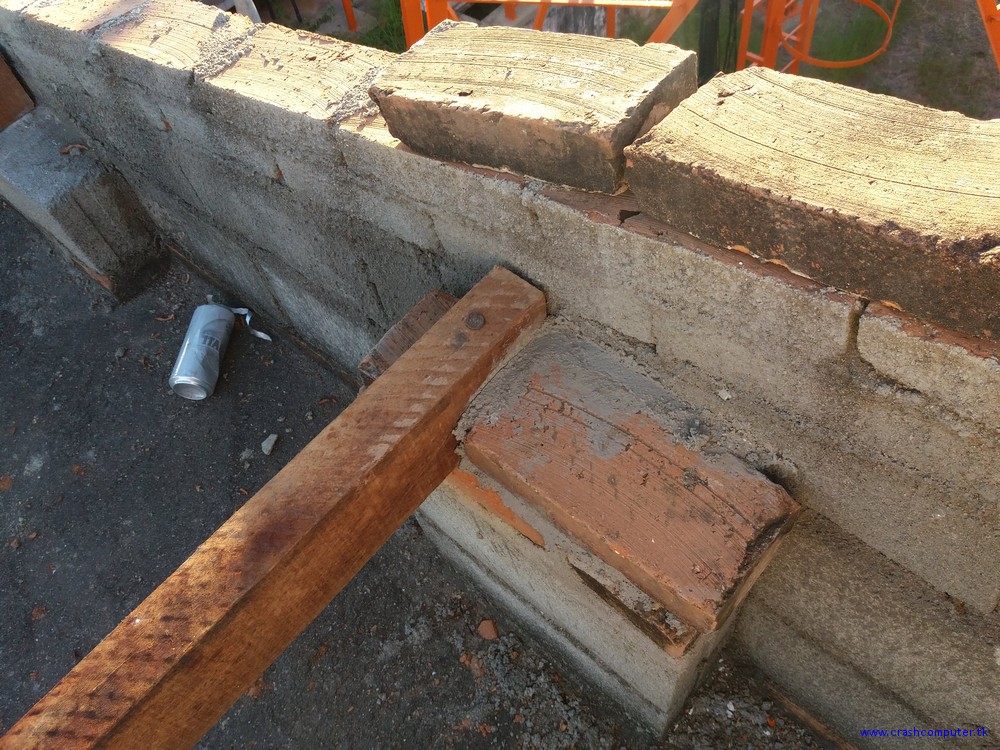

telhado7

Então as peças além de pregadas estarão chumbadas. Pra assentar os tijolos, deixei os tijolos bem úmidos pra que a massa perca pouca água e a cura ocorra mais devagar.

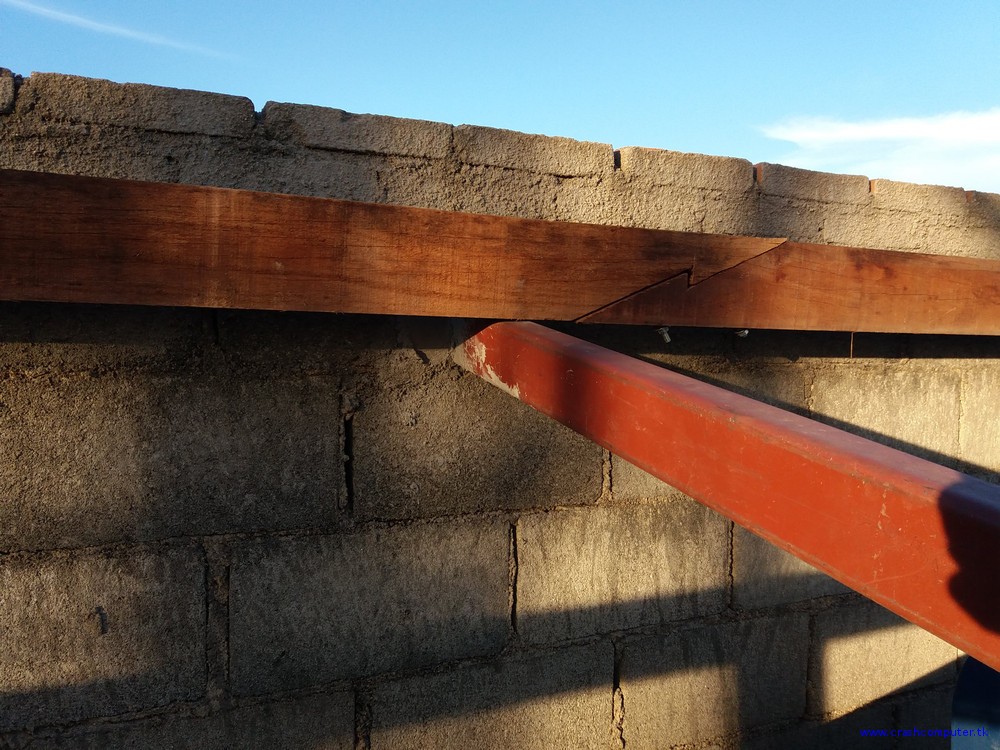

telhado5

Bem no meio do telhado coloquei essa viga de ferro apoiando bem próximo das emendas. Eu sei que alguém vai falar que a emenda da peça ficou ao contrário, mas só pensei em colocar esta viga depois que já havia fixado a peça de madeira, mas não haverá problema pois a distancia para o próximo apoio é pequena e nesta parte não ficara muito peso.

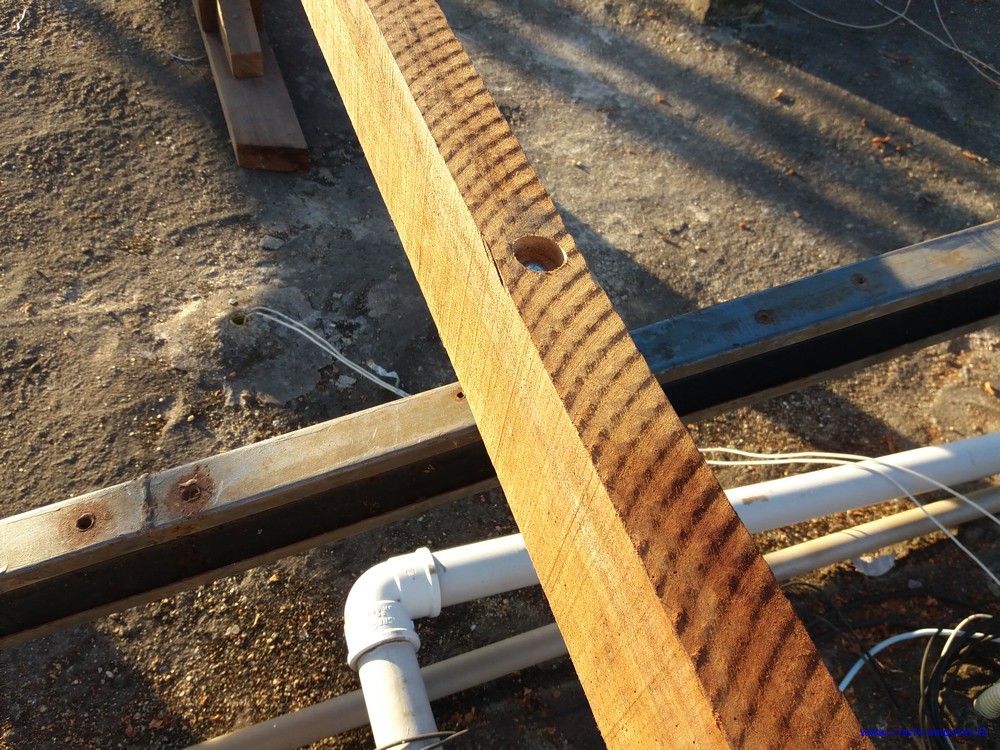

telhado4

Todas peças foram fixadas na viga metálica com parafusos.

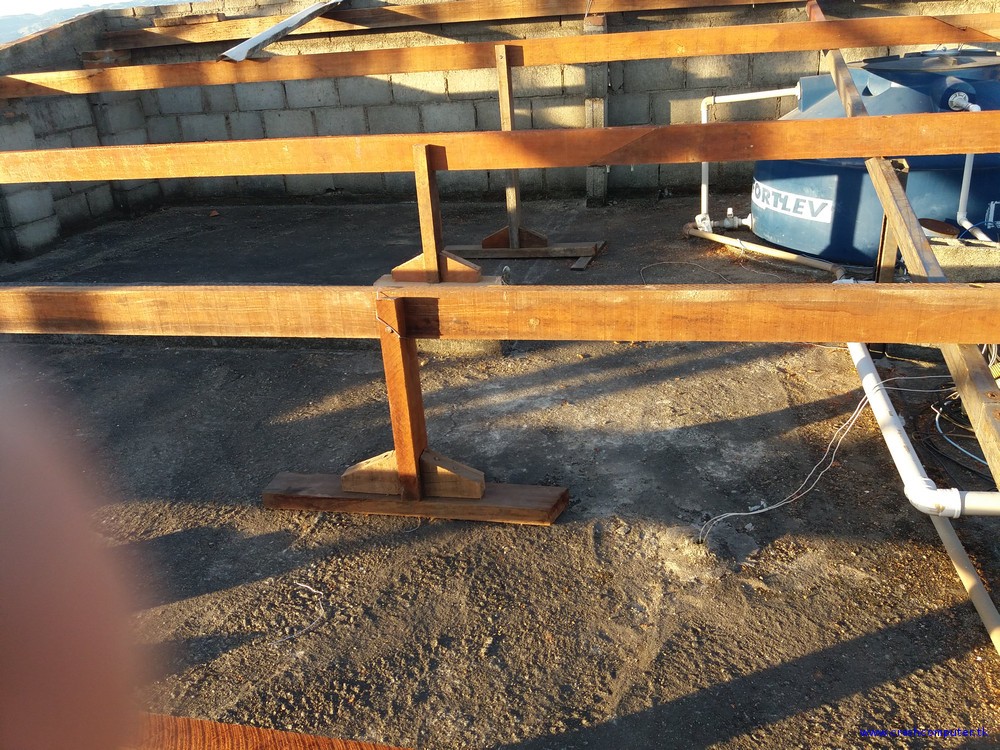

telhado9

Nos outros pontos, o apoio foi feito com pontaletes de madeira. O pé dos pontaletes fiz bem largos, de forma que consiga distribuir o peso sob no mínimo 3 vigotas da laje.

telhado11

Outra coisa que fiz, foi não colocar os pontaletes no mesmo alinhamento, para distribuir melhor o peso e não ficar tudo concentrado tudo nas mesmas vigotas da laje.

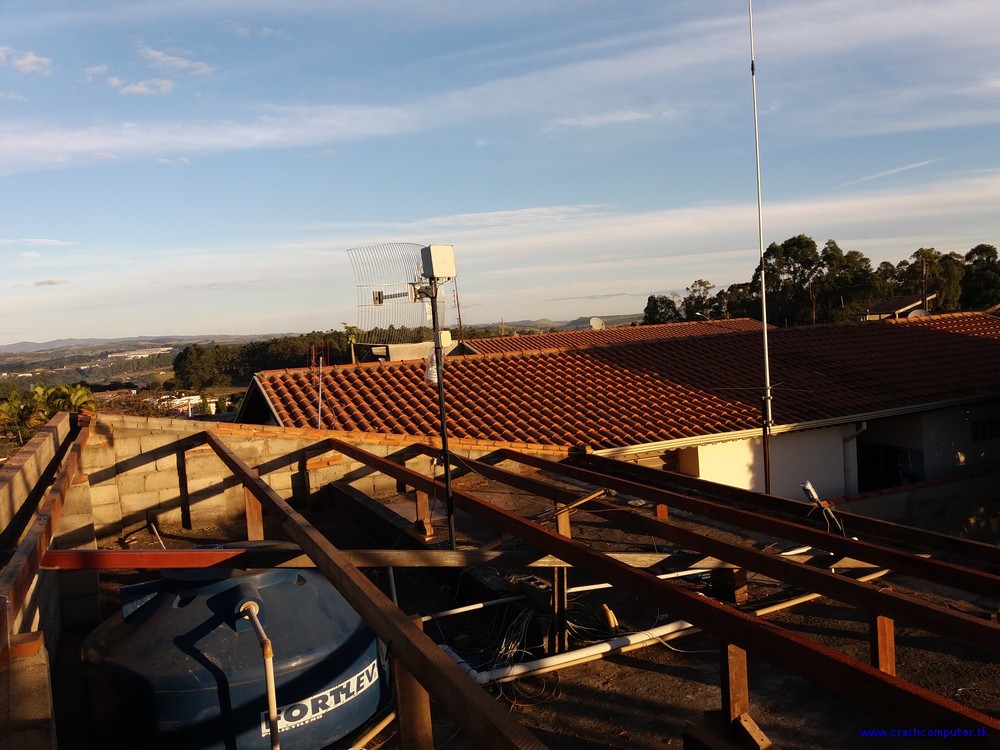

telhado6

E o madeiramento logo após que acabei de montar, ainda falava ai chumbar as pontas e assentar uma fiada a mais de tijolos na parede, já que resolvi subir o telhado um pouquinho mais do que o previsto.

As telhas serão do tipo Ethernit, de 2,44 x 80. Serão necessários duas telhas e meia pra cobrir o comprimento todo, tem duas peças de madeira a mais, porque estas telhas de 2,44 requerem apoio intermediário na metade do comprimento da telha.

Próximo passo é assentar essa fiada de tijolo a mais e chumbar a pontas. Depois disso partir para a instalação elétrica.
