Situação… domingão logo após o almoço, calorzão de 32ºC e a geladeira pifa…

Claro que adivinha pra quem sobra da uma olhadinha e ver se descobre o que aconteceu??? Bom… arrasta a geladeira e cato o multímetro e verifico se tem tensão nos bornes de alimentação do motor. Zero volts.

Tá… algo de podre. Olho o ajuste do termostato e vejo que esta no valor usual (4.5). Olho no esquema da geladeira (sim elas costumam ter o esquema elétrico grudado na parte traseira) e vejo que o provável culpado é o termostato que foi pro brejo. Identifico os fios dele e faço uma ligação direta e o motor parte.

Então… termostato pifado. O que fazer pra que não estrague os alimentos que estão guardados?

Solução MAcGyver!  Basta que você tenha um controlador de temperatura industrial:

Bastou enfiar o termopar dentro do cofre da geladeira, bem próximo onde fica o bulbo do termostato original, e ajustar o termostato eletrônico.

Temperatura média: 8.5ºC

Histerese:  3

Resultado: O compressor desliga quando o ar dentro do cofre atinge 5,5ºC e religa quando atingir 11.5ºC.

E assim ficou até hoje  a tarde, quando o termostato foi trocado por um original.

Mas adivinha de onde veio esse termostato industrial? Advinha???

SIM! Do ferro-velho!

Mais uma vez, a minha mania de sucateiro me tira de um fria (trocadilho ruim).

AVISO: tudo o que eu tenho e usei para o conserto do meu netbook, apos muita garimpagem, está disponível neste post aqui.

LEIA TUDO ANTES DE FAZER QUALQUER COISA!

Os arquivos são disponibilizados SEM QUALQUER GARANTIA. Eles serviram para recuperar o meu netbook, isso não quer dizer que pode servir para o seu netbook, assim é por sua conta e risco. Não me responsabilizo se você estragar seu netbook tentando traduzir o windows, por exemplo.

E um ultimo aviso. Não dou qualquer suporte aos arquivos aqui disponibilizados. Ou seja,você deve usar por usa conta e risco, se não souber o que está fazendo, não souber utilizar ou não tiver as ferramentas necessárias, não baixe os arquivos e não me pergunte como se faz.

Para baixar os arquivos, basta clicar em cima do titulo de cada capítulo. Alguns arquivos estão hospeadados em link externo no 4shared. Quando o arquivo contiver senha, estará explicito logo abaixo do link para download.

Ditto, vamos lá!

1) uboot-wm8505.bin

Este foi o arquivo que usei para recuperar a flash SPI corrompida. Ele deve ser gravado na memória 25G40.

Claro que para “enfiá-lo” dentro da flash SPI, você vai precisar de um gravador de eprom e um adaptador SOIC8 -> DIP.

Obviamente que um sujeito DESESPERADO se vira, dá seus pulos, faz gambiarra… veja como me virei ai ao lado.

Ah! E antes que alguém pergunte:

NÃO DÁ PRA GRAVAR ESSE ARQUIVO DIRETAMENTE PELO NETBOOK!

Tem que arrancar (dessoldar) a flash SPI e fazer no gravador de eprom MESMO…

2) Tradução do Windows CE 6 para português.

O Windows CE em português, podemos chamar de uma “gambiarra”, visto que é apenas uma tradução de alguns arquivos. A tradução usa os arquivos com extensão MUI.

Para tradução, basta extrair os arquivos do pacote acima dentro da pasta WINDOWS Flash Disk, mande sobreescrever as pastas Windows e Program Files.

Dentro da pasta Program Files há alguns arquivos de tradução que fiz, para outros programas. Se você os tiver, eles serão traduzidos. Confira o nome das pastas dentro de Programan Files, caso sera diferente da sua, copie os arquivos para as pastas correspondentes.

Feito isso, reinicie o netbook clique em START, Settings, Control Panel, e clique no ícone Regional Settings.

Na janela que vai abrir, clique na aba User Interface Language e mude a caixa de seleção para Portuguese (Brazil). Clique em OK e reinicie o neetbook.

Mude também as configurações da aba Regional Settings para Portuguese (Brazil).

Com isso o Windows CE já vai estar em português. Observe que a tradução não é 100%, algumas poucas janelas mais escondidas (outras nem tanto) podem permanecer em inglês, um exemplo é a tela de desligamento, que permanece em inglês, mas isso não representa problemas.

Ah!!! Os ícones e atalhos do painel de controles e menu iniciar também não são traduzidos automaticamente, estes deverão ser traduzidos manualmente.

3) Windows CE6 WM8505 – Português Brasil – Completinho.

NOTA. Arquivo com SENHA: www.crashcomputer.tk

Como eu disse logo ai atrás, não existe beeeem um Windows CE em português e sim na verdade uma tradução em cima do original em inglês, usando os arquivos MUI (Multi Language Resources). Porém se você formatou o drive interno do netbook e/ou perdeu o windows CE, no link acima tem o arquivo que utilizei em meu netbook. Este ai esta hospedado em link externo no 4shared devido ao tamanho.

Em primeiríssimo lugar! Ao atualizar ou instalar o Windows, esteja com a bateria do netbook TOTALMENTE CARREGADA, e deixe o carregador CONECTADO e LIGADO A TOMADA! JAMAIS INTERROMPA uma instalação em andamento. Foi dessa forma (interrompendo uma instalação em curso) que eu corrompi a Flash SPI do meu netbook.

A instalação deve ser feita a partir do cartão SD. Use um cartão SD limpo, sem nenhum arquivo, extraia os arquivos do pacote e copie a pasta SCRIPT para dentro do cartão, o nome da pasta TEM QUE SER ESSE e TEM QUE ESTAR NA RAIZ do cartão.

Insira o cartão no netbook, dê boot e cruze os dedos! Se tudo der certo você deve ver a tela de abertura do Windows CE6, e vai rodar um script no modo texto avisando da atualização, com o seguinte texto:

WM8508+ES8328 by Gradius- Atualizacao do sistema em 5 segundos.

Deixe rolar. Não interrompa, não desligue.

O Windows CE vai entrar em CHINÊS, sim, em chinês, está correto, ele deve abrir uma janelinha dizendo “Is Auto Format Flash Disk”, com  um contador regressivo… NÃO FAÇA NADA, NÃO APERTE NADA, NÃO CLIQUE EM NADA! O script se vira, formata a Flash Disk e vai iniciar a cópia dos arquivos.

Fique de olho na barra de progresso. Deve levar uns 6 minutos para copiar todos os arquivos.

Se durante a cópia acontecer algum erro, desligue o netbook e tente novamente, se o erro persistir, troque o cartão SD, se ainda assim persistir, não sei o que pode ser, não tenho como lhe ajudar.

Assim que a cópia terminar, você verá a mensagem:

Upgrade completed! Please remove sd card before system reset!

Traduzindo: Upgrade completo. Remova o cartão sd ANTES de resetar o sistema.

Remova o cartão! Se deixar ele inserido, o upgrade vai iniciar novamente quando você ligar netbook. Desligue o Netbook, pra isso pressione o botão desligar por 5 segundos, até a tela apagar.

Ligue o netbook, se você fez tudo certinho, vai ver a tela de abertura do windows CE 6.0 (a que está ai em cima a direita), após alguns segundos uma barra de progresso dizendo “Loading device drivers…” e mais alguns segundos, a área de trabalho do Windows CE.

Este é o pacote de instalação que compilei para a minha instalação. É a versão do Windows CE 6.0 mais RECHEADA de programas que você vai encontrar.

PODE SER que este pacote não sirva para qualquer netbook WM8505, porque o fabricante pode ter usado uma placa diferente da minha, com outro chipset, com outros dispositivos, assim sendo pode ser que não funcione se for diferente, por falta dos drivers corretos.

EU NÃO TENHO OUTRA VERSÃO DO WINDOWS CE 6 QUE SIRVA PARA OUTROS MODELOS. Só tenho essa que foi a que usei no meu netbook.

4) Windows CE6 WM8505 – Inglês, o original que vem no netbook

Neste arquivo tem um “dump” do WinCE que veio originalmente no netbook. Esta em inglês e com toda a tralha que já veio de fabrica. Pra instalar basta seguir tudo o que já falei ai no capitulo 3, onde explico como instalar o WinCE em porgutuês. As instruções são as mesmas.

5) GadGet WM PLG em Português e com todas as capitais do Brasil.

Além de traduzido e com as capitais do Brasil, eu acrescentei mais 5 skins para o relógio e troquei o banner para um do fórum Netbook CE. Clicando no banner você será redirecionado para o fórum.

Considere isso um BÔNUS. Basta copiar por cima do original e pronto. O link esta hospedado no 4shared.

6) Arquivos, programas, jogos, gadgets, etc.

Procure no Google, fóruns, eMule, 4shared, etc.

[ Ouvindo: ‘Simply Red – Your Mirror (1992)‘ ]

Bom, vocês lembram ai que eu comprei no ano passado um celular Hero H2000G né?

A alguns dias atras fiz uns rolos aqui e precisei de um segundo Hero H2000G. Dai pra não perder o costume dei uma revirada no ML e achei um usado num preço bastante justo, pra um celular já usado.

Fiz umas perguntas pro vendedor, perguntei se eu podia fazer a compra no final de semana e se ele aguentava até quarta-feira (27/Junho) pra que eu fizesse o pagamento. Resposta positiva dele, mandei bala.

Hoje (4/Julho), o celular chegou aqui. Coloco um cartãozinho de 4GB nele, dois chips (OI e TIM) e vamos configurar tudo. Catei o backup que fiz do meu H2000G (o que estou usando) e vamos botar mãos a obra.

Quando já estava lá pelo meio da instalação, notei algo muito estranho, já que eu conheço MUITO bem o H2000G. O celular ficava toda hora passando o simcard para o modo restrito, que trocando em BONS miúdos é que ficou sem serviço, ou sem sinal pra ser mais exato!  E olhava pra barrinha de sinal, zerado.

E eu sei que o Hero é bom de sinal, não fica capengando.  Experimentei trocar a tampa traseira com a do meu, pois a antena esta nela, e nada, ficou a mesma coisa. Veja nesta foto (que é do post de quando eu espatifei o touch do meu Hero), que existem dois pinos dourados com conectam o telefone a antena que fica na tampa traseira.

Termino a instalação dos programas e vou pra casa jantar e vou com este novo Hero em vez do meu, para testá-lo melhor. E noto que mesmo na rua, o sinal do celular esta muito, mas MUITO capenga.

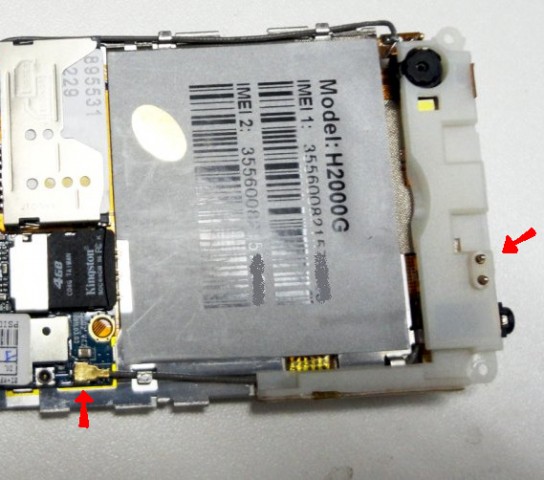

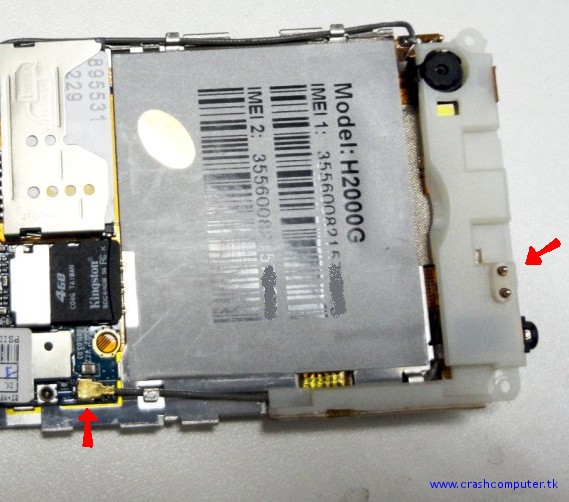

Volto aqui pro cafofo e resolvo desmontar o celular e dar uma conferida na conexão de antena. Desconecto o cabinho (seta a esquerda na foto acima), confiro e esta tudo ok. Pego o meu H2000G e faço um teste, meço a continuidade nos dois pinos de antena. E tem um curto ali. Meço a resistência ôhmica e dá 0,4 ohms. Baixo né? Ok, mas da pra concluir uma coisa, não é beeeeem um curto-circuito, deve ter um indutor, um choque de RF em paralelo com a saída da antena. Só isso pra explicar a baixa resistência medida.

Pego o segundo H2000G, meço ali e surpresa! 0 (zero) ohms! Opa!  Tem gato na tuba! Desconecto cabinho da PCB pra ver se o curto é na placa ou no cabo. Meço novamente e… zeeeeero! Então o gato é no cabinho. Nisso vejo que o cabinho vai soldado em um circuito flexível, que fica abaixo do suporte de plástico branco, que prende os pinos de conexão a tampa traseira.

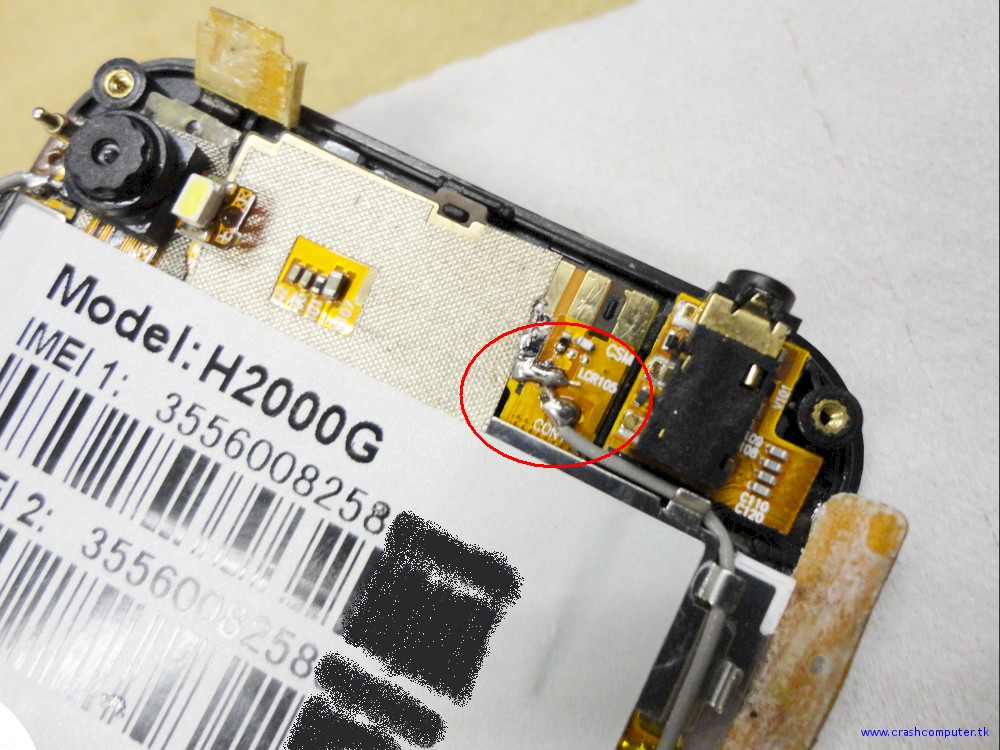

Removo este plástico branco e olha só o que eu encontro:

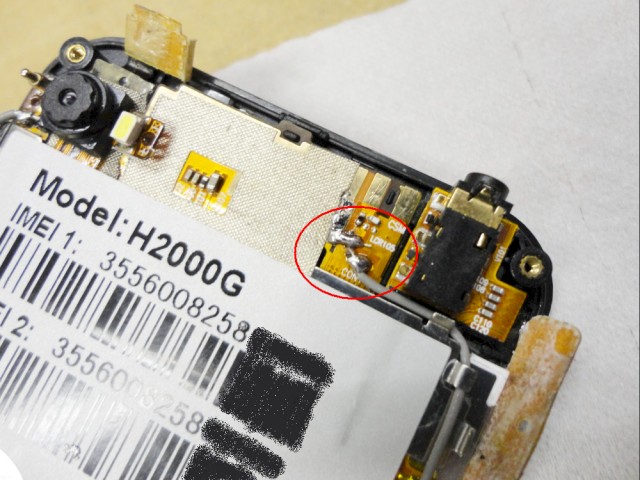

Olha só dentro do circulo vermelho!  Tem uma borra de solda fechando a antena em curto!!! Cato malha de desoldagem e faço a limpeza no local:

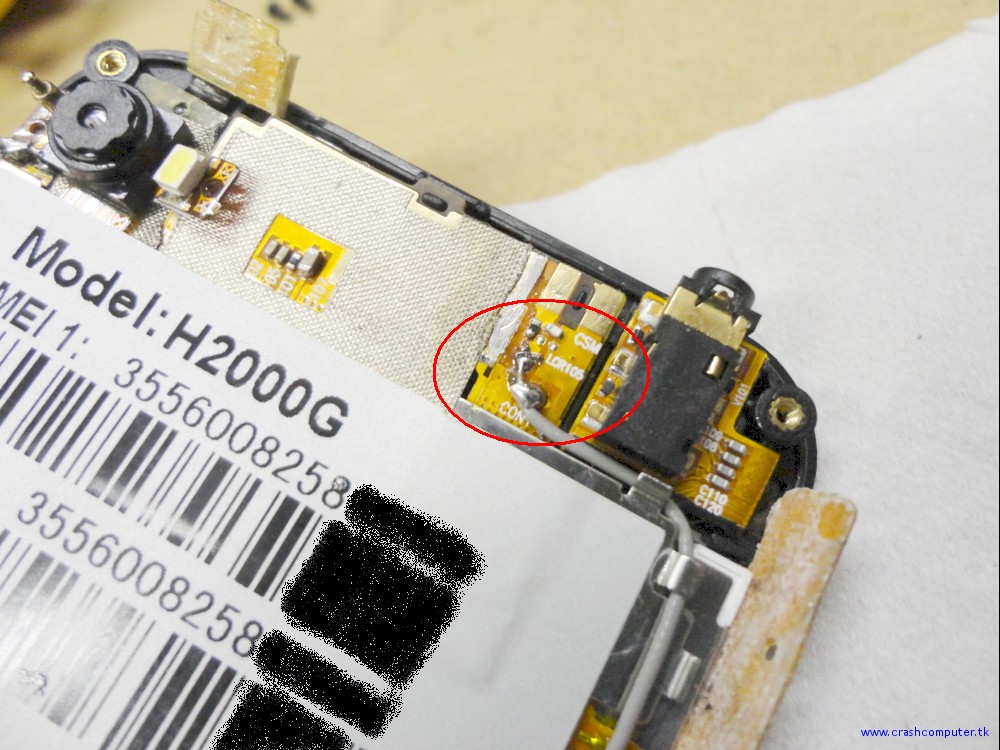

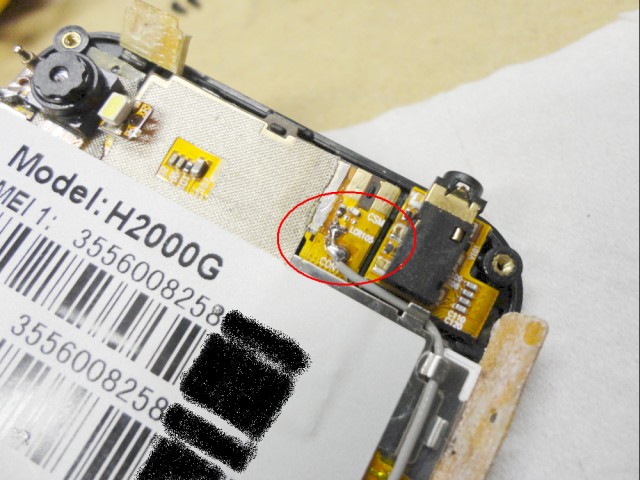

Observe que a ponta do coaxial agora só esta conectada a trilha central do circuito flexível. A bolotinha de solda que tem logo abaixo esta certa, ela liga a malha do cabo ao terra do circuito flexível.

Aquela trilha que passa a esquerda também é terra, e como pode ver na foto anterior, há uma ponte de solda ali.

É claro que desse jeito o telefone não vai ter sinal estável de jeito algum mesmo!  Removida essa meleca de solda, montado e testado novamente, sinal ok, tal qual o meu primeiro H2000G!

Tem e que entrar até o talo mesmo. Ô nhaca!

Hoje a tarde, o monitor aqui do PC deu prego. Era um LG Flatron L1472S L1742S, formato 4:3 5:4 o qual eu prefiro.

Quem usa o PC pra trabalhar e não pra entretenimento, monitor 4:3 5:4 é muito melhor pois a área do monitor na vertical é melhor. Pois imagine um programa com duas ou três barras de ferramentas, barra de status, quick launch do windows e por fim a barra de tarefas.

Dai veja que um monitor wide de 18.5 tem resolução máxima de 1360 x 768, enquanto um de 17 formato 4:3 5:4 tem 1280 x 1024.

Pega tudo aquilo ali de cima e enfia em 768 pixels e depois enfia em 1024 e me diga qual fica melhor.

Dai vem a cerejinha do bolo. Pra ter a mesma altura útil você tem que enfiar a mão no bolso e comprar um wide de 22 polegas, pra ter mesma altura que um de 17 4:3.

Resultado, estou aguardando a resposta de alguns vendedores do ML que tem monitores de 19″ 4:3 5:4  a venda (usados) pra ver se algum aceita Mercado Pago, pois entrar num monitor wide, só se for por absoluta falta de opção mesmo.

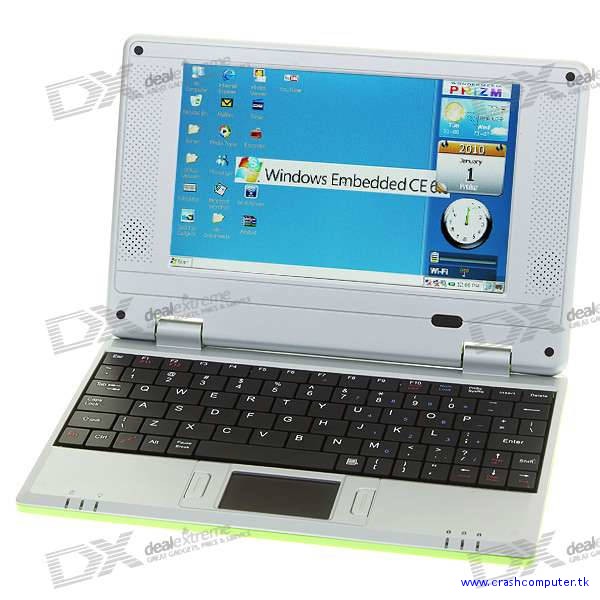

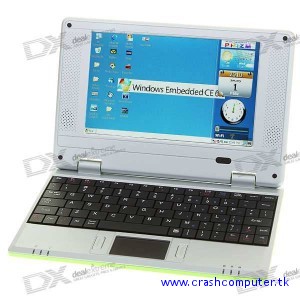

Um amigo da PICLISTBR, comprou a um tempo atras um daqueles netbook de 7″ que roda Windows CE que tem no Deal Extreme para dar de presente para filha, porem este notebook nunca funcionou.

Esse amigo, o Francisco Frambrini (que a gente chama de 0xFF) tentou trocar o netbook mas o custo do frete para manda-lo de volta para a china já inviabilizaria a troca. O Deal Extreme então sugeriu outras formas como um bônus para usar na compra de outro produto e ver se conseguia consertar o netbook por aqui no Brasil mesmo.

O 0xFF então desistiu do netbook, e eu me ofereci para adquiri-lo na base do “AS-IS” como dizem os americanos, corresponde ao que nos brasileiros conhecemos como “venda no estado”.

Eu literalmente comprei a briga com este netbook, ou seja, na pior das hipóteses se não desse pra recuperar, eu rachava ele em pedaços e vendia no mercado livre ou aproveitava o que desse das peças pra fazer algum brinquedo.

Mas a idéia original era consertar mesmo, descobrir que raios acontecia com ele.

Assim que o netbook chegou lá em casa (foi quando eu estava de repouso por causa do tornozelo, mas já sem o gesso) eu o desmontei e analisei com as ferramentas que tinha a mão, e não tirei muitas conclusões. O fato era que ligava-se o netbook pela primeira vez e este apresentava a tela de abertura escrito “Wirelesse Book” e em baixo a mensagem “Loading OS Image…” e cerca de 2 segundos dessa tela aparecer, tela preta e nada mais.

E não adiantava tentar desligar ou re-ligar netbook pela tecla power que nada mais acontecia. Só removendo a bateria e colocando de volta para ele repetir o que esta descrito acima.

O mais curioso é que por duas vezes aleatórias ele ligou e inicializou certinho, cheguei a entrar no windows ce… mas depois disso… nada mais.

Resolvi desmontar e ver como era a barrigada dele. Olha que miudinha é a paca-mãe dele:

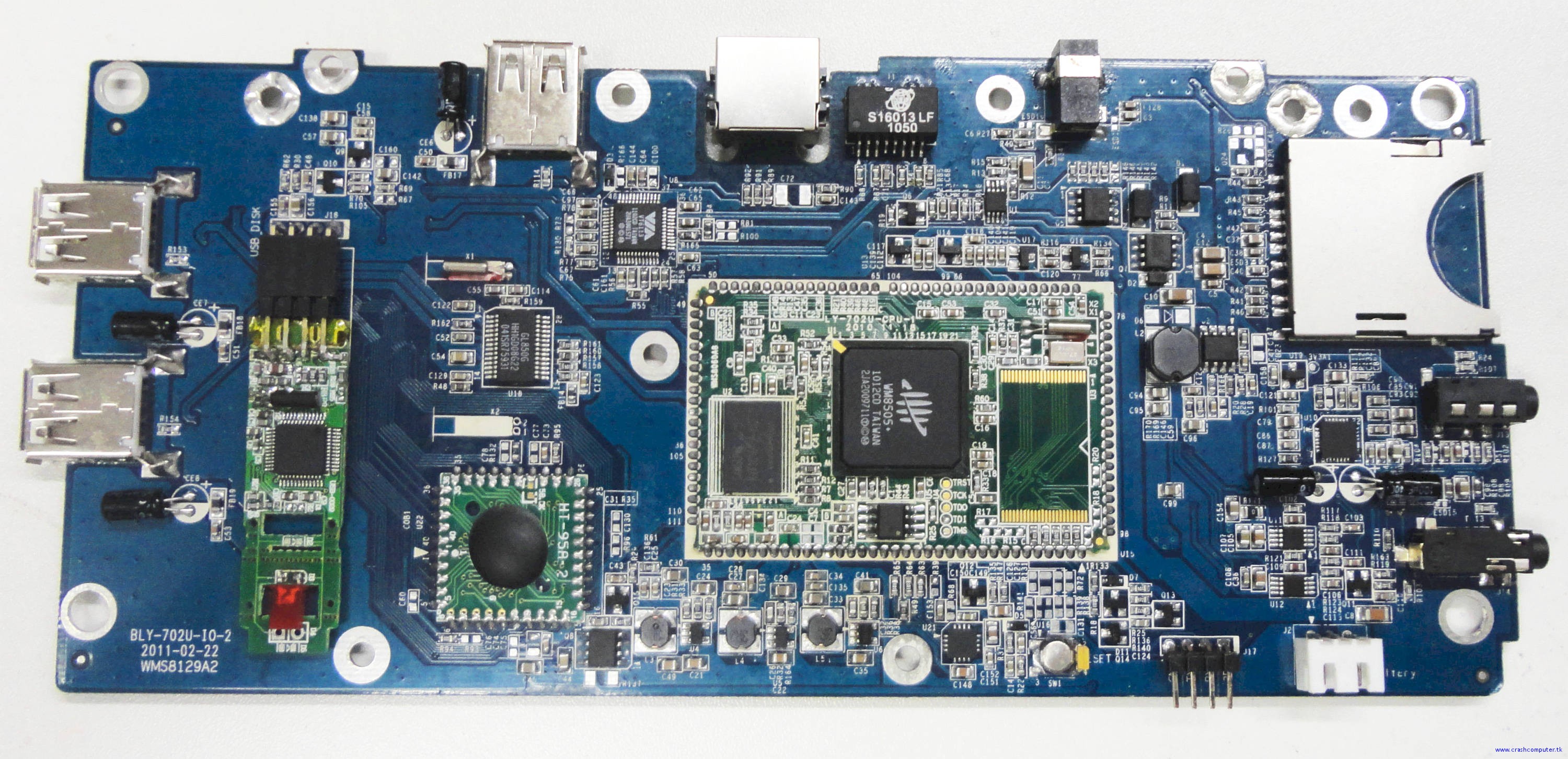

Sim, essa foto é enooooorme, eu bem que queria uma igual pra comparar…Ah… aquele led vermelho no pendrive, fui eu que coloquei ali, pra ver se tinha atividade de acesso a ele. Tem o lugar para o led na placa mas não tinha o led.

Pelo fato de travar na tela “Loading OS Image…”  eu achei que poderia ter algum problema com a flash disk que na verdade é um pendrive sem o conector USB. Tratei de fazer um adaptador e ligar isso em uma USB e ver se tinha algo lá dentro.

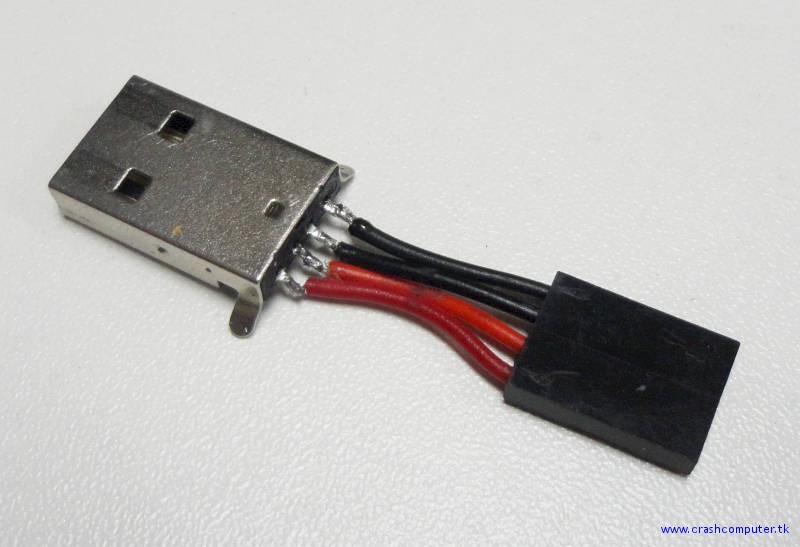

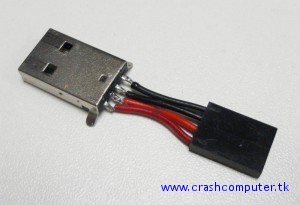

E de fato, havia o Windows CE 6.0 em inglês lá dentro. Tratei de fazer uma cópia desse conteúdo todo e guardar. O mais curioso é que o pendrive dizia ter apenas 256Mb, sendo que o informado pelo fabricante é que tem 2Gb de USB DISK. Estranhei no inicio mas depois descobri que na verdade o danado é particionado, tem 3 partições nele, sendo a primeira FAT32 e a segunda e terceira em exFAT. A segunda partição é outro “disco” de 256Mb e fica o kernel e a tela de boot, e a terceira sobra os 1.5Gb que são a flash disk que o usuário tem acesso pra gravar suas coisas.

Feito este backup, vamos a analise. Fiz uma sugestão que o Lip deu, medir a tensão da bateria pra ver se não estava arriando, liguei um multímetro e fiquei monitorando a tensão da bateria durante a tentativa de boot… nada… ela se matinha 100% estável. Logo não era bateria, mas por desencargo de consciência eu ainda testei com uma fonte externa ligada no lugar da bateria, tudo a mesma coisa.

Dai parti para o trabalho “braçal”. Comecei a ler sites e fóruns que discutem a respeito desse netbook. O fato é que 100% dos fóruns em português é muito blá blá blá e especulações de recover em torno de software e nenhum aborda os aspectos do hardware em si. Lendo daqui e dali, resolvi tentar um recover como sugerem, vai que tem algum arquivo corrompido?

Baixei um pacote contendo a imagem do Windows CE 6 em inglês, segui as instruções e nada… o net aparecia tela e morria. E não parecia se quer tentar o boot pelo cartão. Testei também uma imagem contendo o Android 1.5 portado pra esse netbook e nada.

Como o problema definitivamente não era de software, comecei as pesquisas em torno da placa-mãe. Como o defeito aparentava ser intermitente (já que ele deu boot completo por duas vezes) decidi ressoldar boa parte a placa no ferro de solda mesmo e nada mudou. Nisso passou o tempo e eu obtive alta médica. Logo que eu pude começar a sair de casa, eu catei a placa-mãe do netbook e levei na loja de informática de um amigo que tem uma estação para fazer reflow em placa de notebook, uma estação IR.  Fiz reflow do ARM e da memoria DDR.

Nisso resolvi passar aqui no cafofo pra lavar a placa com álcool isopropílico, pois eu a lambuzei de fluxo de solda para fazer o reflow. Tirei o pendrive e lavei a placa com um pincel e botei pra secar. Na hora de ir embora pra casa  (já que o resto do net estava lá em casa)  fiz o favor de esquecer o pendrive aqui.

Como estava difícil pra voltar aqui (tornozelo doendo um pouco) eu resolvi pelo menos ligar ele sem o pendrive e ver o que acontecia, se pelo menos ligava e desligava normalmente. Ai aconteceu um problema inesperado…

Eu esqueci dentro do slot, um cartão SD com a imagem do Android 1.5 e assim que liguei, o netbook deu boot pelo cartão e começou a instalar o android. Nisso eu pensei… e agora? Que que eu faço? Na hora, no apavoramento puxei a bateria fora, e nesse exato momento pipocou na tela a mensagem dizendo: “Updating U-boot and W-Loader, please keep power and conecter external power”.

Pronto… tava feita a cagada, puxei a bateria no momento exato que ele estava atualizando o U-boot. Depois disso ele não ligou mais.

Dai pensei… ferrei o bootloader dele. E agora? Dai eu percebi que os fóruns em português não ajudariam em nada, pois eu precisava de uma imagem da flash que contem o U-boot e o W-load original deste netbook. Dai passei a revirar os fóruns e sites em inglês e mesmo assim as coisas andavam mais ou menos como nos em português… depois de muito, mas muuuuuuuito procurar, eu fui achar uma imagem da flash em um fórum russo! Sim.. russo! Sempre os russos que vão mais a fundo no quesito “futucar hardware”…

Baixei a imagem e vamos gravar isso de volta. Segundo problema… a flash alem de SMD é SPI, será que o Wellom (o gravador de eprom chines, usb) grava? Necas… não tem suporte pra flash SPI. E agora José? Dai lembrei adivinha de quem??? Do velho Willem, aquele gravador paralelo que até os cachorros conhecem… E ele grava flash SPI!

Dai… toca a fazer uma maracutaia pra gravar essa flash, pois ela é SMD e eu estou sem adaptador SOIC8 -> DIP8, os meus estragaram de tanto solda/dessolda. Preciso fazer novos ou comprar um adaptador ZIF SOIC logo de uma vez.

A flash SPI em questão é uma 25G40. No Willem eu gravei como sendo uma flash Winbond W25x40, é compatível com essa estranha 25G40.

Ok… gravada a flash, toquei ela de volta no netbook e nada… nada de boot. Nisso comecei a olhar torto para um furinhos na placa que são de uma porta serial (3V3, TX, RX e GND)… Fui ler a respeito desse conector faltante e ele é uma porta serial de debug, que você tem acesso ao console do bootloader e outras cositas más… Catei um cabo de celular Nokia (um cabo CA-42 que uso pra esse tipo de debug via seral), soldei um conector ali, conecto o cabo, abro o terminal serial e vamos monitorar. Acerta os parâmetros da serial (115200 8n1) e vamos lá…. o gozado que ao ligar nada acontecia, nenhuma atividade, mas ao desligar aparecia um “lixo” na tela do monitor serial.

Futuquei a placa por um dia e nada… o mais curiosos é que nessa futucação, ao manipular a placa ligada medindo tensões e analisando alguns pontos com um mini-osciloscópio lcd, ele ligou e entrou… e vi que isso aconteceu quando eu estava sondando uns sinais da flash SPI, pra ver se tinha atividade nela… depois de muito bater testa, e eu apelei para o velho método do dedão molhado com cuspe e ir passando ele por cima das soldas.

E quando passava o dedo bem em cima de um local bem ao lado da flash SPI, o U-boot dava de inicializar, ora inicializava completo, e até entrava no Windows CE… uma doideira. Sei que mexi mais uns dois dias sem sucesso,

Nisso desconfiei que poderia ser alguma coisa relacionada com a própria memoria flash SPI, fui atras de sucata e consegui algumas memorias destas de 4Mbit em sucatas de PC. Na garimpagem encontrei uma SST25LF040A que serve no lugar. Gravei o mesmo bootloader e anda, se comportou igualmente a flash antiga… dai resolvi encostar ele. Isso foi na segunda feira da semana passada.

Pula quase uma semana.

No domingo a noite, apos eu ter voltado da cozinha e ter assado uma fornada de pão-de-queijo e sem quer ir ver TV, fui mexer mais um pouco no netbook. Nessa hora eu resolvi fazer uma analise mais minuciosa. Catei um cotonete umedeci com água e fui cutucando a placa… encostava o cotonete num ponto e dava um reset, fui fazendo isso até chegar em um ponto bem especifico da placa, em cima de dois capacitores cerâmicos e dois resistores de 10K.

Neste ponto, era só segurar o cotonete ali e dar um reset que ele entrava bonitinho. E toda atividade do U-Boot  W-Load sendo monitorada pela serial. Bom… e agora? Cheguei a estimar a resistência apresentada pelo cotonete molhado e até pendurei resistores de valor próximo ali em cima dos capacitores, fazendo de conta que tinha um cotonete ali e nada… podia resetar o quando quisesse que não entrava. Mas bastava por o cotonete que funcionava. Nisso pensei… será que esses capacitores estão ruins? Tem algo errado com eles? Resolvi medir… ambos era se não me engano de 1nF. Tirei os capacitores e substitui por novos e… nada…

Dai meio no tapa, no improviso, resolvi apelar… será que o cotonete molhado esta fazendo algo em cima dos resistores? Dei uma analisada como os resistores estavam ligados e vi que eles estavam em série com pinos da flash SPI. Da pensei… vamos apelar para a base do tudo ou nada.

Removi os capacitores e botei um pingo de solda curto-circuitando cada um dos resistores. Liguei e nada… mas dei um reset pela chave e…. Entrou! Deu boot completo e certinho!

Os componentes que removi, já com a placa sem gambiarras, substitui os resistores por jumpers SMD:

C4 e C7 caíram foram… os dois Zero Ohm na marca vermelha é onde estavam os resistores de 10K

Dai liguei de desliguei o netbook, um reset logo em seguida, e funcionou sem problemas. Repeti isso umas 50 vezes e em nenhuma delas falhou. Ai pensei… bom… o que fazer? Porque funciona resetando? Levantei o circuito de reset e é o circuito clássico:

Analisando grosseiramente o que acontece, parece que o reset tava meio rápido… não dando tempo de inicializar a flash. Dai o que fazer pra atrasar esse reset um pouco??? Basta aumenta o valor do capacitor! Qual foi a via mais rápida? Botei um 47uF de tantalo em paralelo com a chave.

É esse componente amarelo soldado ao lado da chave SW1. A barrinha de 4 pinos ao lado, é a porta serial de debug/console, esse conector já vai ficar a pra sempre… cortando um pequeno pedaço de plástico no compartimento da bateria, da pra acessar ele a qualquer momento, bastando remover a tampa da bateria. eheh.

Bom… feito isso funcionou direitinho, sem precisar de dar reset, basta ligar e usar. Mas eu não me contentei… fui ver onde iam estes pinos na memoria SPI… passei o teste de continuidade na placa, e cada um dos resistores fica em série com os pinos 3 e 7 da flash SPI.

Agora vem a parte que não da pra entender e não faz sentido…

Olha o que são os pinos 3 e 7 desta flash… E como os capacitores e resistores são ligados:

Dai eu pergunto… QUE DIABOS tema ver os pinos /HOLD e /WP, a remoção destes componentes e o alongamento do reset?

Sim… eu testei aplicar uma coisa de cada vez, em separado e não funciona… não adianta por exemplo só alongar o reset, ou só remover os componentes do pino 7 ou só do pino 8 e ainda os dois juntos ou um ou outro combinado com o reset… tem que ser tudo ao mesmo tempo…

E ai? Bom… lembrei do solucionador de problemas: A bagaça funciona? Sim? Então, nem rela! Sem problemas.

Olha o bichinho funcionando:

Sim… eu hackeei a tela de boot do netbook  Jabá…

Não da pra ver na foto, mas eu também atualizei o Windows CE 6 para a versão em português.

Pagina da Piclistbr

Opa… já é 7 de setembro.

Mas eu sou um cara que não gosta de ficar sem saber o que acontece. Em uma próxima oportunidade, eu vou voltar os resistores de 10K no lugar e fazer algumas medições, e tentar entender o que acontece.

Edit em 15 de Julho de 2012:

Fiz um post com todos os arquivos que usei para recuperar meu WM8505:

http://www.crashcomputer.caetano.eng.br/?p=3654

O espeto obrigatoriamente é pau ou bambu. Isso é pra não perder o costume. Digo isso porque meu monitor de vídeo, um Philips 107St que por sinal comprei numa hora bem impropria a uns dois anos atrás quando os LCD’s já estavam se popularizando, mas isso é outra história, a uns 6 meses atras começou a apresentar um defeito no mínimo chato.

Com resoluções baixas, começou um dobramento e redução da varredura vertical, o que ocasiona uma faixa bem comprimida no pé do vídeo e a imagem não enche mais a tela. Esse defeito se pronuncia principalmente com telas de fundo escuro.

Este defeito começou aos poucos, só apresentava em 640×480, depois passou a aparecer em 800×600 e de uns tempos pra cá até em 1024×768. Se diminuísse o refresh do vertical pior ainda.

Mas… como eu já disse, casa de ferreiro o espeto é de pau, fui “gambiarrando” a situação, diminuindo o tamanho vertical.

Porém hoje a situação estava insuportável, uma faixa de quase dois dedos faltando embaixo (isso devido ao defeito e eu ir diminuindo a altura pra mascarar o problema) resolvi passar a chave no monitor e caçar o defeito.

É a tal coisa, se eu tivesse resolvido fazer isso antes, tava na cara que o defeito não seria resolvido tão rápido. Gastei 15 minutos pra resolver o problema. A causa? 3 capacitores eletroliticos ruins.

Um de 100uF x 25V com 40uF e ESR de mais de 30 ohms. O segundo, 98uF mas ESR já fora do limite aceitável: 2,5 ohms. A ESR num capacitor desse valor deve ser no máximo de 0,6 ohms. E por ultimo um de 47uF x 50V com capacitancia em 44uF e ESR em 1,5 ohms, o limite máximo é por volta de 0,8 ohms.

Estes dois últimos capacitores, eu não teria trocado se tivesse apenas medido no capacimetro, pois estes valores estão dentro da tolerância de 10% do valor (tolerância para eletroliticos comuns)

Resultado:

A linha vermelha é pra servir de referencia onde estava a imagem antes de resolver o defeito.

Santo medidor de ESR… boa hora em que fui monta-lo a uns 10 dias atras.
