Sony KV2970T



1 Star2 Stars3 Stars4 Stars5 Stars (2 votos, média: 5,00 de 5)
Loading...

Ê! e viva o “shopping center”. :D

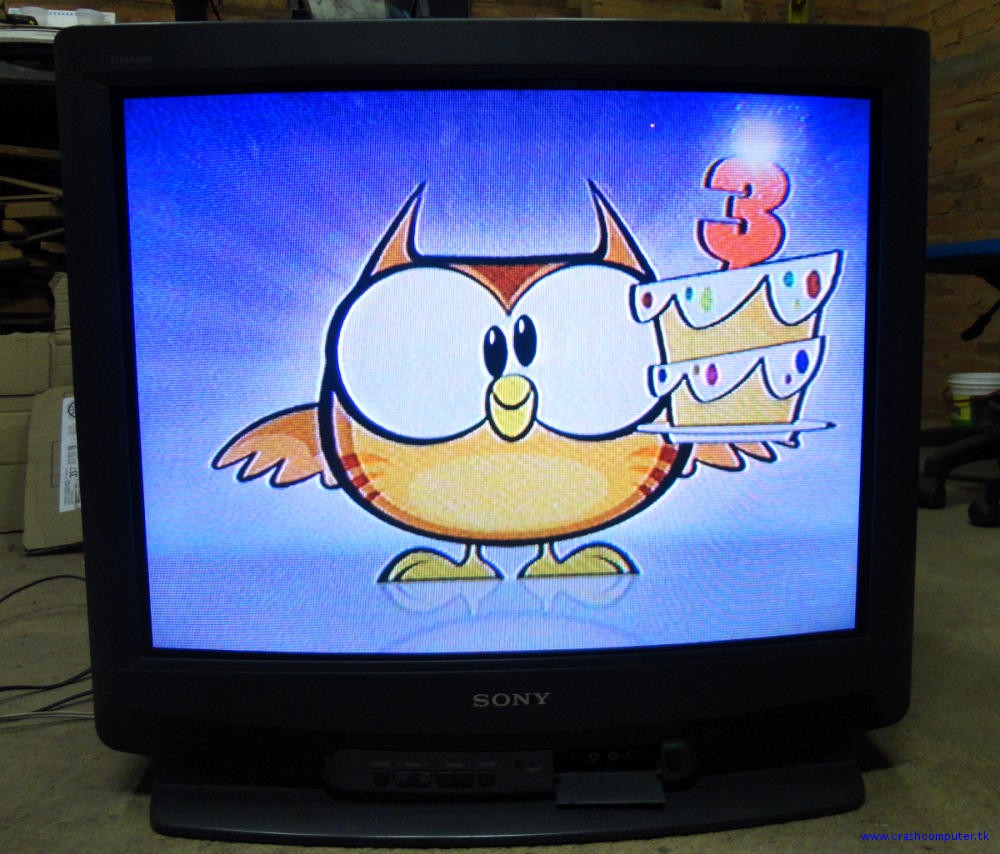

sony_kv2970t

Comprei essa TV pela bagatela de R$15,00! Agora veja como as coisas parecem conspirar uma a favor da outra. No meu quarto eu tenho uma TV de 20″ da Sharp. Essa TV já tem ai seus 20 anos e até que esta muito boa. Só que é uma TV da época das economias porcas! Porque? A bendita TV tem tudo pra ter entrada AV… o CI que faz a TV toda suporta… a fonte já é isolada. Foi só miguelice da Sharp em economizar alguns centavos em conectores e enfiar o programa no micro da TV pra ligar a entrada AV.

Precisando de uma entrada AV, o que o que eu fiz? Simplesmente botei uma chave na frente da TV que liga o AV e botei os RCA lá na tampa traseira ehehe. :tooth:

Mas voltado ao assunto da Sony KV2970T. Semana passada, na visita ao sucateiro, eu vi essa TV dando sopa por lá. Até me despertou uma certa curiosidade, mas acabei deixando pra lá.

Dai na segunda-feira dessa semana, estava assistindo o jornal hoje na Sharp e… puf! Pifou!

E dai lembrei da Sony lá do sucateiro… e pensei… que tal trocar 20″ por 29″? Voltei a tarde lá no sucateiro e a TV ainda estava lá. Combinei o preço (R$15,00) paguei e trouxe embora.  Chegando aqui, botei na tomada na lâmpada série e nada… nem ligava. Só a desmagnetizadora funcionava e mais nada.

Bom… eu já conhecia a fama das fontes das TV Sony e toda a lenda criada em volta dessa fonte. Mas por sorte eu já tinha consertado duas fontes dessas recentemente para um amigo e o que foi feito já esta muito bem testado e aprovado (que por sinal foi ele que pegou a TV lá no sucateiro pra mim :-P  ). Então, daqui pra baixo, vou descrever como se conserta uma fonte dessas e quais os dois problemas mais comuns das fontes da Sony KV2970T (e também da KV3470T).


Bom… você que chegou aqui via google, ainda apanha das fontes das TV’s Sony Trinitron? Cansado de comprar transistores 2SC4834 e eles queimam após 20 minutos?

Vou descrever neste texto o caso mais comum de defeito nesta fonte. A queima dos transistores 2SC4834 e do fusistor de 0R15. E em muitos casos, a queima dos transistores ocorre por problemas no dobrador de tensão, comandando pelo STR81159 e o bendito capacitorzinho de 2,2uF…

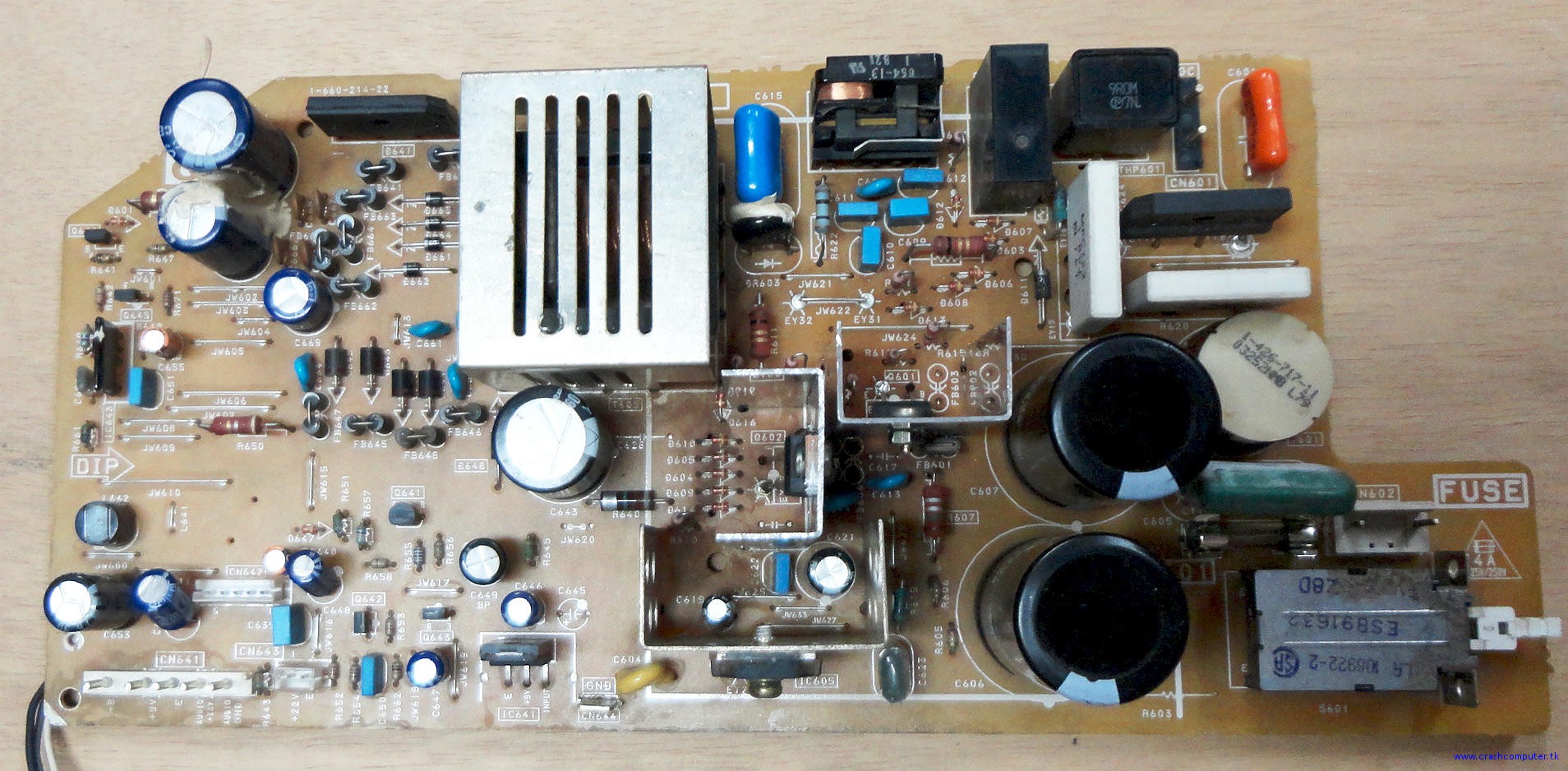

fonte_sony_kv2970t

Primeiramente você deverá entender que essa fonte não é uma fonte chaveada e sim um inversor senoidal de alta potencia. Logo o funcionamento é um pouquinho diferente.

Consertar essa fonte não é difícil quando você separa o que é lenda, do que é verdade. o:-)

A primeira lenda é que essa fonte só funciona com os transistores originais Sony.

A segunda lenda é sobre o fusistor, que dizem que tem que ser usado o original. Já vi gente dizendo até que se não usar o original a fonte pode “oscilar” (?!?!?) e queimar os transistores.

O que não é lenda… transistores 2SC4834 de R$15,00 comprado na lojinha da esquina fatalmente será transistor falso. Dizem que o correto seria comprar os transistores em um autorizada Sony… mas o fato é que… tente comprar um componente qualquer em rede autorizada sem ser um autorizado e vai ver que inferno é isso. Sem falar que se conseguir, vai pagar caaaaro pacas nos transistores. Alias, para a duas fontes do meu amigo, compramos os transistores em uma loja lá na Santa Ifigênia sob “garantia” de que eram originais. :aiaiai: Os transistores queimavam em cerca de 20 minutos de funcionamento.

Muitos técnicos por ai, adaptam transistores de saída horizontal. O problema é que transistor de saída horizontal em geral é SOT399 enquanto os transistores originais são TO220. Dai fazem-se adaptações lindas como a que estavam nessa ai que comprei.

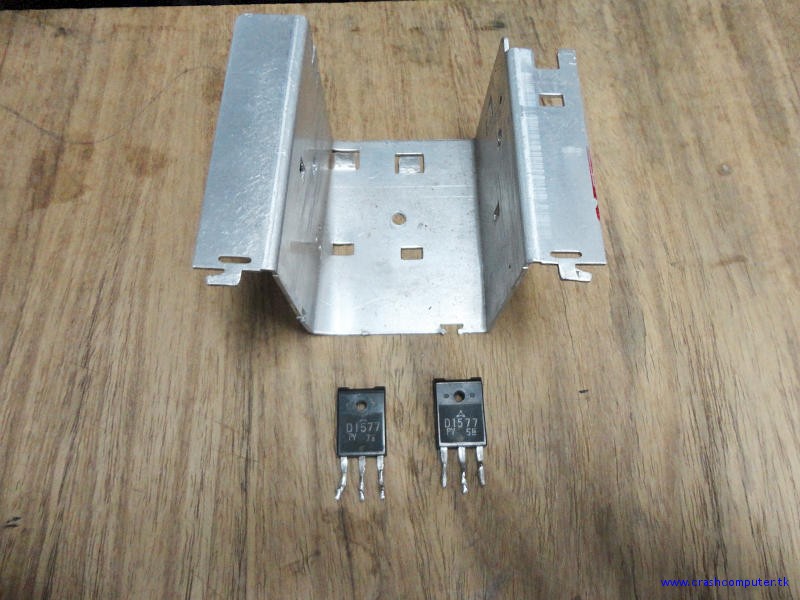

gambiarra_fonte_sony_kv2970

Sim, esse *lindo* radiador de calor estava parafusando em cima da blindagem do transformador, e os transistores ligados por meio de longos fios a placa da fonte. 8x

Depois de bater papo e trocar umas idéias com alguns amigos da PICLISTBR, foram sugeridos vários transistores que poderiam substituir os originais com bastante folga. Aqui optei por usar o MJE13009 que é um transistor fácil de encontrar e não costuma ter falsificação. :-))

O primeiro passo ao pegar uma fonte destas, é substituir sem pensar os seguintes capacitores:

C609 – 470nF x 63V (poliéster)
C610 – 470nF x 63V (poliéster)
C611 – 220nF x 63V (poliéster)
C612 – 220nF x 63V (poliéster)
C621 – 2,2uF x 400V (eletrolítico)
C622 – 100nF x 63V (poliéster)
C629 – 10uF x 63V(eletrolítico)

Não perca seu tempo medindo os capacitores. O eletrolítico de 2,2uF quase sempre está esgotado ou com a ESR nas nuvens. Os de poliéster principalmente os que ficam na base dos transistores, em geral ficam submetidos a mais de 300V quando os transistores entram em curto. Logo existe a grande possibilidade deles estarem comprometidos, pois são para apenas 63V. E como custam muito baratos, não compensa ficar batendo cabeça. Troque e faça um serviço garantido. :good:

Feita a substituição deste capacitores, remova os transistores originais (Q601 e Q602) e remova o fusistor (R607). Confira o fusível, a ponte retificadora e o estado dos dois eletrolíticos de filtragem da fonte (C606 e C607).

Se a TV é utilizada em 220V e C606 e C607 estiverem estufados ou mesmo estourados, isso indica fortemente que o C621 está com problemas ou mesmo o STR81159  deu problema. Para testar o chaveamento automático de 127/220V, coloque um resistor de 47K x 10W ligado no positivo do C607 e no negativo de C606. Ligue a fonte em 127V (sem o fusistor!) e meça a tensão sobre o resistor. Deve ter por volta de 360V. Medindo esse valor, indica que o STR ligou o dobrador de tensão.

Agora ligue a fonte em 220V e meça novamente a tensão sobre o resistor de 47K, deverá medir por volta de 320V. Se medir algo muito acima disso (por volta de 600V), indica que o STR81159 foi pro brejo. Antes de condena-lo, certifique-se de ter trocado C621, C622 e C629 e confira se C623 não está em curto ou com fuga (uma das fontes do meu amigo esse capacitor estava com fuga). Se tudo estiver oK, o STR81159 foi pro brejo. Dai você tem duas opções.

Tenta conseguir um SRT81159 original ou elimina o STR e deixa a TV sem o sistema de comutação automática de tensão.

Pra eliminar o STR81159, remova-o, e  levante um dos terminais do R619. Com isso a fonte estará permanentemente em 220V. Se quiser usar em 127V, coloque um jumper entre os pinos 3 e 4 do STR. Se quiser, pode até colocar uma chave 127/220V nesse ponto e fixa-la na tampa traseira da TV.

Estando o dobrador/comutador de tensão OK, remova o resistor de 47K que foi usado como carga para o teste do dobrador e passemos ao segundo passo.

O fusistor (R607 – 0R15  1/2W) pode ser substituído por um resistor de metal-film de 0R15 – 1W sem o menor problema. Ele irá funcionar como fusível da mesma forma que o original. Só não caia na besteira de alterar o valor ou colocar um resistor de fio de 5W, por exemplo. Pois ai não teremos mais a função de proteção (fusível) do fusistor.

E instale dois transistores MJE13009 no lugar dos originais (Q601 e Q602). Pode instalar os transistores diretamente no radiador de calor, sem mica de isolação, pois os radiadores de calor não são conectados ao chassi. Só tenha cuidado de não encostar nos radiadores quando a fonte estiver ligada, pois agora eles estarão “vivos”.

Ligue a fonte de preferência na lâmpada série (uma lâmpada de 100W x 127V dá e sobra). Ao ligar a fonte, a lâmpada no máximo deve dar uma piscada rápida, indicando a carga dos capacitores C606 e C607.  Se a lâmpada ficou apagada, é 99% de certeza que ao colocar a placa da fonte de volta a TV, ela vai funcionar, desde que não haja outros defeitos na TV.

Se a lâmpada acender, indica que há alguma coisa errada, alguma coisa em curto, dai você deverá conseguir o esquema da fonte e verificar outras partes.

Tudo estando funcionado ok, os transistores da fonte não deverão trabalhar muito quente. Pois existe uma boa margem de folga para a corrente dos transistores. O original (2SC4834) é para 8A e o MJE13009 é para 12A. A titulo de piada, o 2SD1577 que gambiarraram na fonte desta TV suporta apenas 3A. Valores este de corrente que são os nominais, não considerarei o valor de pico. Isso em parte explica o motivo daquele radiador de calor ENORME!

Ah… os radiadores de calor originais não vieram… tive que fazer dois usando chapa de alumínio. Claro que procurei fazer mais ou menos do mesmo tamanho dos originais! :-o*

Com este texto, espero acabar com o mito que somente os transistores original funcionam nessa fonte.
