Incrível como este assunto me encontrou duas vezes nessa semana. A primeira delas foi na PiclistBR, onde eu postei uma foto que já foi publicada aqui no blog, em um tópico lá na lista, onde falava-se sobre a fosforescência residual de algumas lâmpadas fluorescente compactas.

Dai meu grande amigo Poças, obviamente não perdeu a piada, né? Disse que eu deveria tocar a tomada da foto, por um modelo ultra-moderno do tipo jabuticaba ou tridente do capeta. Claro que era piada pra me espetar.

Mas dai veio a segunda carga… o Kim faz um post no facebook de um  blog onde pessoas cheias de orgulhos pela nbr14136 exaltam as “qualidades” do padrão jabuticaba e ele reclama justamente do problema de incompatibilidade com o resto do mundo. Claro que eu não pude deixar barato e nem perder a chance de mostrar a minha opinião e soltei a imagem abaixo nos dois casos. E pelo menos no facebook a coisa pegou fogo como de costume.

Eu vou insistir até o final dos tempos é que toda essa propaganda que fazem, tem muita enganação pra “vender” a idéia que de foi uma boa troca. Tudo começa com a imagem abaixo onde querem me enganar que existem (ou existiam) todos esses padrões de pinos na Banânia…

Sei…  Alguém (revista época) quer me enganar que tinha tudo isso circulado nas lojas aqui na Banânia…  dessa lista ai eu nunca vi rodando nas prateleiras brasileiras os números: 2, 3, 6, 7, 8, 10 e 12…

Os números 1, 5 e 9 encaixam perfeitamente na tomada universal 2 pinos + terra. Vale lembrar que os tipos 1 e 5 são os usados nos EUA e Japão, que estão pouco SE LIXANDO pro padrão iec 60906-1 que é de onde veio a maravilhosa tomada jabuticaba, e o tipo 9 é o conhecido Europlug que é praticamente a mesma que sempre usamos por aqui e serve nas tomadas universais.

O tipo 4 da foto eu dou margem a dúvida se é a legítima jabuticaba ou se é o padrão Suíço que não é compatível com o tridente do capeta. E por fim o tipo 11 é o modelo australiano que era usado em tomadas de ar condicionado. Esse tudo bem, eu considero o patinho feio… o ponto fora da curva. Mas isso não importa, porque ninguém arrasta um aparelho de ar condicionado de um lado pro outro.

Então a revista, os engravatados do inmetro e vários fabricantes querem me enganar que isso tudo ai existia por aqui? Ah tá… me engana que eu gosto.

O problema é que com ou sem jabuticaba, vai continuar uma ZONA, até pior, pois… quem tem aparelhos antigos, não vai trocar o plug se por acaso de separar com a maravilha jabuticabesca brasileira, vai socar um LINDO adaptador e boa..  e o pior… vão continuar fazendo gambiarras.

Duvida? Olha só em uma pequena pesquisada no google imagens o que eu achei:

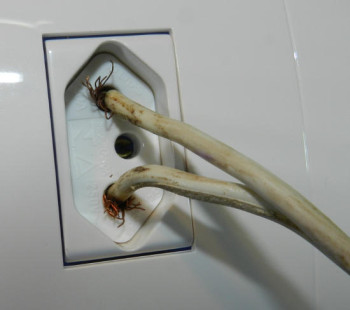

Ou seja… as pessoas vão continuar fazendo gambiarras e estarão sujeitas a choques elétricos de qualquer forma.  Estarão se expondo a riscos como sempre, ou até mais, por conta da enxurrada de adaptadores que entraram no mercado.

Só mostro quatro tipos ai na imagem porque eu não estou com saco pra ficar editando imagens. Mas lembrem-se que as gambiarras vão continuar a rodo… mais uma? Respira fundo!

Bonito né?

Mas então… o que me deixa mais PUTO é que a nbr5410 OBRIGA a instalação de um dispositivo que tem por finalidade evitar um dos problemas que apregoam que a nova encrenca deve resolver, os choques elétricos. Veja essa imagem abaixo, que foi postada pelo Jefferson em seu antigo blog:

Olha a imagem acima… é do site da Siemens… Agora imagina o bebê com um prego ou qualquer outro objeto metálico nas mãos e de curiosidade enfiando justamente no buraquinho da fase na tomada acima… desastre ou até mesmo fatalidade na certa né?

Mas o que é então que evita choques elétricos, desligando o sistema como numa suposta ocorrência acima?

O Interruptor Diferencial Residual.

E a obrigatoriedade da instalação do mesmo vem desde 1990! Alguém cobra? Alguém fiscaliza?

Mas pra que serve o IDR, ou DR como é chamado? Ele verifica se há fuga de corrente, como no caso de um choque elétrico e desliga todo o circuito. É esse “bicho” ai embaixo:

Não me assusta ou surpreenderá em nada, se daqui uns tempinhos alguém vier e dizer que a troca das tomadas não resolve o problema da segurança contra choques elétricos fazer valer a nbr5410 e obrigar a instalação do DR. Justamente porque a desgraceira do tridente do capeta não resolve esse problema em 100%.

Por isso que eu não engulo essa porcaria de padrão, fiz e continuo fazendo estoque de tomadas universais:

Sim… 100% de tomadas descartadas nos ferros-velhos, que eu pego, limpo, lavo, recupero e guardo.

Só pra não perder a piada (que não vai ser piada):

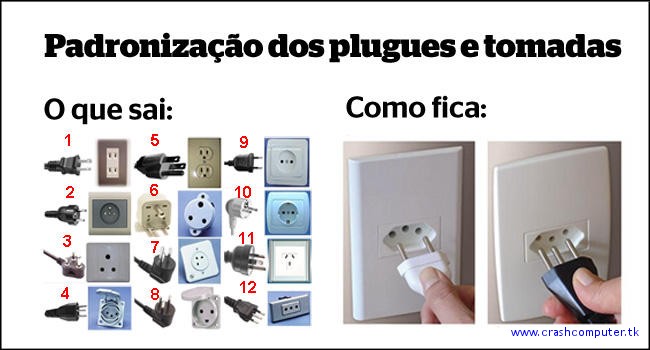

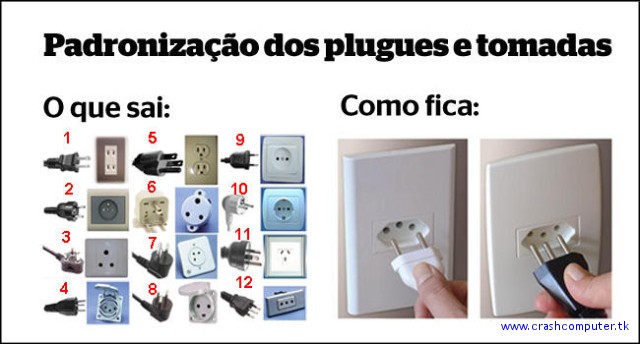

Edit: No post ali da revista época, onde eu peguei a imagem “o que entra, o que sai”, os únicos três comentários que tem por lá, refletem exatamente o que eu penso.

Edit 2: Fiz algumas correções no texto, e acrescentei alguns links.

Hoje eu precisei de uma tomada daquelas usadas em aparelhos de ar condicionado pra um serviço aqui. Pra quem não sabe ou não lembra é dessa aqui:

Ok… vamos comprar. Mas pergunta se achei? Claro que não! Ela foi tirada de circulação pela MERDA da nbr14136.

Dai só sobram duas opções. Usar um adaptador PORCO ou… FACÃO!

Então o que eu tive que fazer? Passar o FACÃO no cabo de força original, e colocar um pino lindo, maravilho, fofíssimo desses:

E na parede, colocar uma merda dessas, tinha que ser dessa pois o cabo tem que sair para baixo e a caixa está chumbada na parede na posição vertical:

Resultado? Cabo de força original cortado (se fosse coisa nova, babau garantia), e desembolsar a quantia de R$18,00 pra resolver um problema que não existia antes.

Enfim. Engravatados trabalhando para complicar a vida do povo, encher os bolsos de alguém de dinheiro e sei lá mais o que. Pois…

É fato e comprovado que as tomadas jabuticabas custam mais caro que do que custavam as tomadas universais.

Pois é… 2012 esta acabando, o mundo não acabou e nem as visitas ao “shopping center” eheh. Como sempre, eu fico muito de olho atrás de material elétrico nos ferros-velhos.

E essas olhadelas, sempre rendem coisas interessantes. Nas duas últimas visitas consegui garimpar o seguinte:

Mais tomadas antigas, já que “soy contra o padrão jabuticaba” :

Interruptores usados, mas em estados de novos e dois pés de galinha (suporte usado pra prender luminárias no teto):

Interruptores novos, lacrados na embalagem:

Estas placas de interruptores, estilo colonial (as mesmas que utilizei lá em casa):

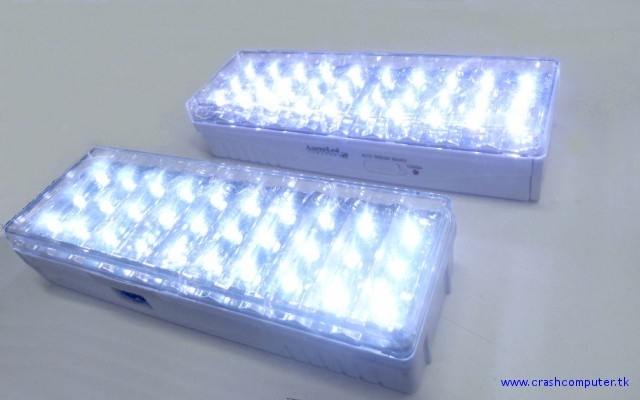

E estas duas luminárias de emergência, a leds:

Detalhe, elas estão funcionado! Baterias em perfeito estado. E sabe qual era o defeito? Simplesmente o positivo da bateria estava corroído. Bastou limpar os terminais da bateria, e ressoldar.

Depois de carregar a bateria, eis o resultado:

E quanto gastei nisso? A miséria de R$3,00 na ultima visita e R$4,00 na penúltima.

Não… eu não fico nem “vermelho”  de revirar ferro-velho, e reciclar algo que eu teria que pagar muito mais se fosse comprar na loja. Claro que eu vejo muito mais coisa pra lá de interessante, mas nem sempre acabo comprando, por não ter perspectiva de uso para o objeto, logo… fica por lá.

Tava passeando no blog do Cardoso (fazia tempo que não passava por lá) e achei este post aqui, e reproduzo o video que deu origem ao post dele aqui:

Fiquei imaginando os burrocratas do inmetro vendo uma coisa dessas.

Alguém certamente teria a “brilhante” idéia de “exportar” o padrão jabuticada de tomadas, já que o cidadão pode morrer eletrocutado com uma tomada dessas.

E vai saber porque…

Nas minhas correrias atrás de tomadas no padrão antigo (já que soy contra o padrão jabuticaba ou tridente do capeta) eu acabei me lembrado de algo que eu já sabia que existia nos 1900 e antigamente, ou… nem tão antigamente assim.

Até um certo tempo atrás, interruptores e tomadas eram dotados de material fosforescente, ou seja, eles quando bombardeados por luz (principalmente lampadas fluorescentes) passavam a brilhar no escuro.

E olha que isso era bem comum até pouco tempo atras! Pois quando fizemos uma reforma em casa a uns 10 anos atras, boa parte das tomadas e interruptores que comprei são deste tipo.

Pode parecer idiota, mas isso facilita muito! Veja só.

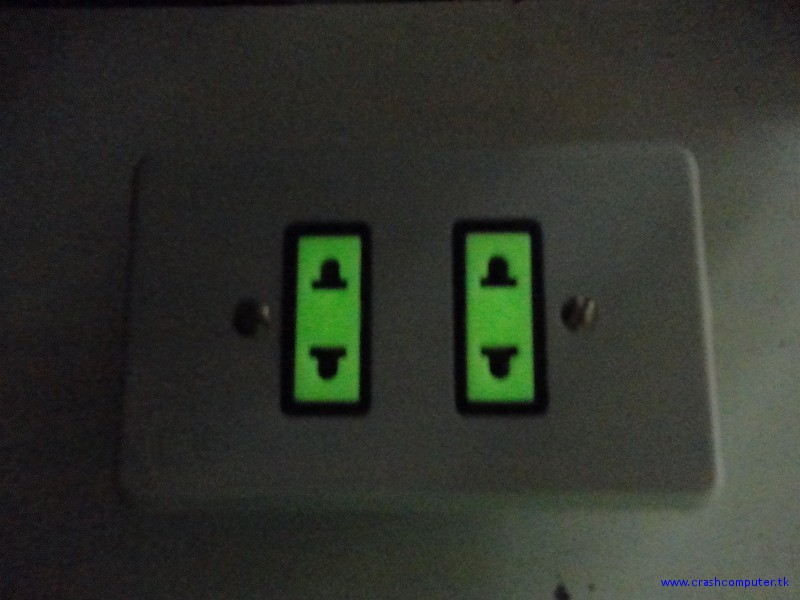

Uma tomada dupla (das antigas) no claro, iluminada por luz fluorescente:

Agora apenas na penumbra, observe que já dá pra ver nitidamente a fosforescência:

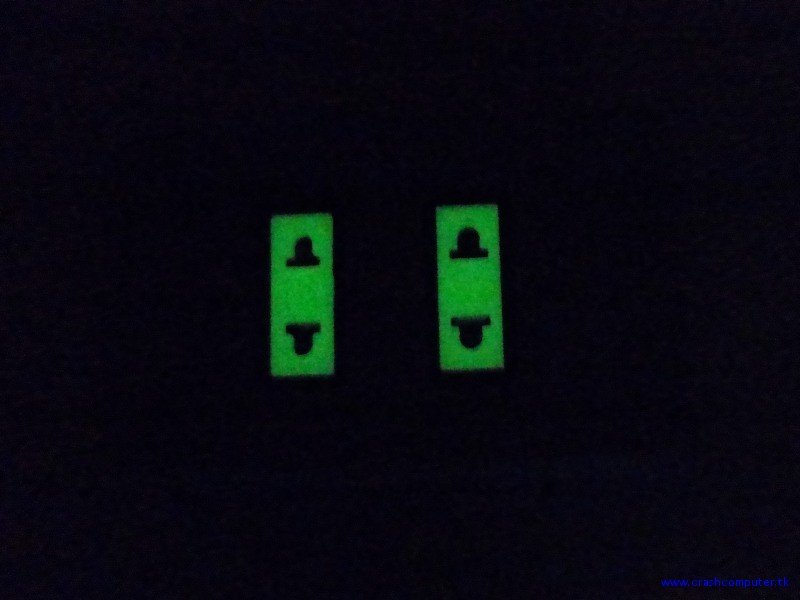

E agora, no escuro (quase) total:

Agora metalize a mesma coisa num interruptor. Não é muito mais fácil de você localizá-lo em um quarto escuro, do que ficar tateando a parede?

Dai eu fico me perguntado… porque os fabricantes abandonaram isso? Custo? Modismo? Outro motivo?

O fato que todos os interruptores novos que eu comprei, acho que um ou dois apenas tem esse efeito de fosforescência, pois são mais antigos e já o resto sequer brilha mesmo fazendo o abuso de “grudá-lo” a uma lampada fluorescente e depois passar para o escuro.

[ Ouvindo: ‘Montagem Antena 1 – Barry White‘ ]

Eu já falei aqui e aqui sobre essa merda que eu chamo de “tomada-jabuticaba”.

Como eu já disse em alguns posts ai pra trás eu estava construindo o novo cafofo

Bom… o pedreiro já me entregou o que foi combinado (erguer as paredes,  esgoto pronto,  contra-piso pronto, lage colocada e portas externas e janelas assentadas).

O resto agora é comigo. Eu mesmo irei fazer a instalação elétrica e hidráulica. Inicialmente vou fazer a elétrica até o quadro de distribuição e pedir a ligação pra poder fazer o resto com maquinário adequado, afinal cortar parede na talhadeira e martelo ninguém merece, isso é coisa do século passado.

E estava agora a pouco respondendo alguns comentários ali naqueles posts antigos, de gente que acredita nas histórias da carochinha que contam que a nova tomada é segura e ninguém vai mais morrer eletrocutado nas tomadas.

Nisso resolvi dar uma olhada no estoque de tomadas aqui e ver quais irei usar no cafofo. Até que fiz um estoque bom:

Vou começar a instalação vindo do sentido externo para o interno, amanhã já devo começar a enterrar a mangueira que vai passar os cabos de 10mm que saem da caixa do padrão.  (eita cabinho caro esse)

E já estou comprando o material necessário. O quadro de disjuntores, vou usar tudo disjuntor DIN, da siemens. O preço deles foi o mesmo que os velhos e trubufus dos disjuntores NEMA. Se tem uma coisa que eu não gosto de economizar é em segurança.

Um DR custa caro? sim.. custa 100 reais aqui na cidade, em SP não achei muuuito mais barato. Mas eu vou por, nem que compre um por vez.

Conforme for concluindo as etapas eu vou fazendo novos posts aqui no blog.

Dando continuidade a “meteção de pau” na famigerada nbr14136 da nossa querida abnt (eu não escrevo o nome dessa merda em maiúsculas e nem da norma de propósito, eles não merecem esse destaque) quanto mais a fundo você observa o que fizeram percebe que foi algo pra literalmente foder com todo mundo.

Alguém que já foi instalar a porcaria das tomadas novas, já prestou atenção na polarização dos plugues?

E você já se perguntou porque os adaptadores são um trubufu gigante?

Os “gênios” que resolveram mexer no que estava quieto, simplesmente não se atentaram que a disposição dos pinos é contrária nos dois tipos de tomada.

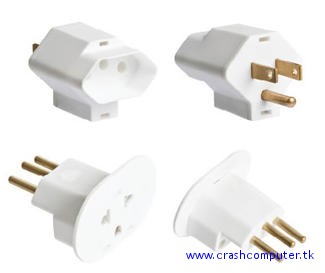

Resultado, tem adaptador sendo vendido por ai (como esse da foto acima) que os pinos fase e neutro ficam INVERTIDOS!

Alguém ai já notou que os pinos chatos das tomadas “antigas” tem um que mais largo que o outro, justamente pra polarizar e você não inserir a tomada invertida?

Alguns equipamentos, principalmente importados tem funcionamento estranho quando ligados invertidos.

E agora? Como fica? Quem esta mais louco?

A imagem que encontrei neste site (que reproduzo aqui) diz tudo:

Technorati Tags: tomadas, adaptadores, nbr14136

Lá no blog do Ryan esta um verdadeiro auê em cima de postagens sobre maldita NBR 14136, a qual nos enfia goela a baixo o “tridente do capeta”.

Estou trazendo um pequeno trecho de um comentário do Zow de lá para cá para comentar sobre algo que a muito eu já queria escrever aqui.

“zow disse…

…Nas normas, que são um consenso comum entre especialistas da área sobre o assunto.”

Nesse ponto eu posso dar risada! Boa parte de normas editadas pela ABNT, Contran/Denatran, Anatel, Anvisa, os tais “especialistas” cheiram cola ou coisa muito pior, ou… estão levando um capilé legal por trás das normas para publicarem do jeito que são.

Vou fazer uma micro-listinha das bizarrices que eu lembro e o resultado.

– Contran/Denatran: O famigerado kit de primeiros socorros.

Todos tiveram que comprar o maldito kit que era de “porte obrigatório” e no fritar final dos ovos alguém se lembrou que no caso de acidentes, jamais remova ou mexa na vitima exceto em extremo caso de risco iminente a vida do mesmo, exemplo fogo… reseultado: Puseram-nos um nariz de palhaço e a obrigatoriedade do kit foi pelo ralo… caiu em apenas 3 meses depois de publicada.

– Inmetro/Contran: O famigerado “selinho holografico do inmetro” nos capacetes de motociclista.

Nos primeiros 2 ou 3 meses foi uma festa de blitz e multas pra quem estava com capacete sem o maldito selinho de papel. Agora??? Nem olham. Depois… o próprio inmetro pede que o contran suspenda a resolução 203… Novamente, muita gente que tinha comprado capacetes novos antes da famigerada resolução, teve que re-comprar só por causa do selinho e jogar os sem selinho no lixo. Pior é o caso de quem tinha capacite importado, com todo os certificados de segurança emitido por órgãos internacionais se segurança e… sem o papelzinho do inmetro. Hoje, nem olham pro selinho. Resultado quem comprou capacete novo por isso, tomaram um nabo no rabo.

– Inmetro: As malditas tomadas tridente do capeta.

Dispensa falar muita coisa, tem vários post aqui, aqui e aqui e também no blog do Ryan sobre a ridicularidade dessa normal. Dai… alguém (que pelo menos tem um pingo de bom senso) lá na no ministério publico acha que tá errado e quer suspender a norma. Acontece a mesma coisa na câmara…

E alguém lá do inmetro teve a cara de pau de dizer que a norma foi aprovada assim porque não houve participação ativa da população na consulta publica…. é pra rir?

– Anvisa: A nova polemica que aspirina, anti-acido e outros remédios que não exigem receita tem que ficar do lado de tras do balcão.

A maior bandeira disso é porque isso vai diminuir a auto-medicação… tenha santa paciência! Os tais remédios continuarão a serem vendidos, o hipocondríacos vão continuar comprando. A única diferença é que você vai ter que pegar um pouquinho mais de fila e pedir para o atendente de dar a cartela de aspirina. Ou seja, vai aumentar o trabalho, o custo e a mão de obra, mas tudo vai continuar como estava!

Já as grandes redes apelaram. Quer apostar que daqui algum tempo isso cai no esquecimento e as aspirinas voltam as gôndalas? Novamente, é pra rir?

– Anatel: O velho causo da venda casada do serviço ADSL (ou qualquer outro de banda larga) e você ter que contratar um maldito provedor só pra autenticar sua senha.

Essa é otima! Um provedor te cobra algo por volta de 10 a 20 reais, só pra autenticar seu usuário e senha, e te dá alguns brindes pra não ficar feio te oferece alguns servicinhos duvidosos. Se alguém falar email, apanha! Quem não sabe que o GMAIL LIQUIDOU com a festa de email pago, esta parado no século 20. A oferta também duvidosa de portal de conteúdo não cola… a anatel diz que tá tudo certo, já o procom diz que é (e realmente é) venda casada. Como fica? Eu desde que assinei ADSL nunca, repito NUNCA paguei provedor e pretendo não pagar. E isso já tem uns 3 anos. Usuários do Velox, mesma coisa…

Dai eu lanço a pergunta. Algum destes “especialistas em editar normas” pensou na população??? Não… só pensam em encher as burras de alguém (ou deles mesmo) de grana, e o povo: QUE SE FODA!

Em resumo eu acho que norma ter força de lei é algo estapafúrdio que dá margem a estas bizarrices. Pra mim pra algo ter força de lei, tem que ser LEI aprovada mesmo. Mas… no Lisarb a coisa é dos avessos mesmo.

Ahahahahah!!!

O jeito é rir, e por sinal, pode se preparar para ver acontecer igualzinho, do mesmo jeito, mesma forma que foram os famigerados kits de primeiro socorros veicular, que todo mundo comprou e no final puseram um belo nariz de palhaço na sua cara.

Por sinal pode entrar na fila pra pegar o seu ai do lado.

Seria cômico, mas muito cômico se não fosse trágico, palhaçada e até mesmo esperado.

Ou então pode imagina e visualizar isso aqui:

Enquanto isso, veja só:

Ministério Público Federal entra com ação contra novo padrão de tomadas
Rapidinha Efetiva #0010: Caronas on-line, trabalhar em casa durante crises, tomada-jabuticaba e mais
Projeto suspende novas regras para tomadas e plugues
Fabricantes e governo vão discutir prazo sobre normas para plugues e tomadas

Novamente eu repito… custava ter pego essa tomada aqui, e feito uma concavidade, abaixando o miolo da tomada cerca de 10mm em relação a face do espelho? Custava? Não iria resolver o problema dos zé-ruela meter os dedões nos pinos?

Mas como sempre, tem que ter mão de um comitê que vem avacalhar as coisas e criar soluções pra problemas que não existem.

Edit: O SlotMan editou a imagem acima e ficou muito boa! É assim que muitos de nos encaramos o novo padrão e assim que o povo da comissão que fez essa palhaçada toda deve ter visto a antiga tomada:

Technorati Tags: nariz de palhaço, tomadas, NBR 14136

Pois bem, hoje rodei boa parte da cidade atras de barra de tomada 2P+Terra. Pergunta se achei? Pra dizer que não achei uma ÚNICA peça, de quatro tomadas em uma loja, por abusivos R$12,80. Acabei comprando assim mesmo. Eles me disseram que vão tentar conseguir mais e me ligam. Mas não sei se acabarei comprando mais apesar da qualidade desta barra de tomada ser excelente.

Digo isso porque achei uma provável barbada para comprar 10 filtros de linha iguais a este da foto abaixo por um preço mais do que especial, vamos ver…

No restante, comprei três filtros de linha, duas barras com 3 tomadas cada e 10 tomadas 2P+Terra de embutir com espelho.





Com isso eu espero ter sossego por um tempo minimo até essa droga de padrão IEC 60906-1 seja totalmente absorvido e não reste muita coisa dos plugues antigos.

Pelo menos meus equipamentos antigos vão permanecer com seu cabo de força e plugues originais.

Porque essa neura toda? Bem… o tempo dirá.

p.s. esqueci de dizer ontem, a imagem do porquinho olhando a tomada alienígena, tem a ver com o ditado popular que diz: “Focinho de porco, não é tomada”, que é uma versão do famoso “Nem tudo o que parece, é!” Até o velho ditado popular, a ABNT quer nos tomar pois daqui pra frente só se modificarem o porco geneticamente pra ter 3 orifícios no nariz.

[ Ouvindo: ‘Queen Samantha – The Letter‘ ]

Technorati Tags: tomadas
, 2P+Terra, IEC_60906-1
